Metabarcoding: Tomate 16S usando Qiime2

Autor/a

OMICs Analysis

Introducción

Datos de partida “Disentangling the genetic basis of rhizosphere microbiome assembly in tomato”

Para este tutorial vamos a utilizar Qiime2, aquí lo puedes instalar según sea tu sistema operativo. Para los siguientes pasos vamos a autilizar la distribución “amplicon”. Este tutorial se hizo utilizando el sistema operativo Ubuntu 22.04.5 LTS, en un equipo con 24 Gb de RAM Intel® Core™ i7-3610QM CPU @ 2.30GHz × 8. Todo se hizo usando la terminal.

Una vez instalado qiime activa el ambiente conda.

conda activate qiime2-amplicon-2024.10

Primer paso: Genera una carpeta (directorio) exclusiva para llevar a cabo el proyecto, en este caso el nombre de la carpeta es 2025_Demo_tomato_16S, en ella se va generar una carpeta para guardar los genomas 16S que tendrá por nombre data.

Lo genomas 16S los podrás encontrar aquí para descargar.

Escribe los siguiente comando en la terminal para crear el directorio.

mkdir 2025_Demo_tomato_16S
cd 2025_Demo_tomato_16S
mkdir data

Importar datos pareados con Qiime2

Vamos a generar un archivo manifiesto en el vamos a indicar la localización de las lecturas pareadas. El archivo se ve de la siguiente manera:

   sample.id      forward.absolute.filepath      reverse.absolute.filepath
1   Tomato_1 $PWD/data/Tomato_1_R1.fastq.gz $PWD/data/Tomato_1_R2.fastq.gz
2   Tomato_2 $PWD/data/Tomato_2_R1.fastq.gz $PWD/data/Tomato_2_R2.fastq.gz
3   Tomato_3 $PWD/data/Tomato_3_R1.fastq.gz $PWD/data/Tomato_3_R2.fastq.gz
4   Tomato_4 $PWD/data/Tomato_4_R1.fastq.gz $PWD/data/Tomato_4_R2.fastq.gz
5   Tomato_5 $PWD/data/Tomato_5_R1.fastq.gz $PWD/data/Tomato_5_R2.fastq.gz
6   Tomato_6 $PWD/data/Tomato_6_R1.fastq.gz $PWD/data/Tomato_6_R2.fastq.gz
7       NC_1     $PWD/data/NC_1_R1.fastq.gz     $PWD/data/NC_1_R2.fastq.gz
8       NC_2     $PWD/data/NC_2_R1.fastq.gz     $PWD/data/NC_2_R2.fastq.gz
9       NC_3     $PWD/data/NC_3_R1.fastq.gz     $PWD/data/NC_3_R2.fastq.gz
10      NC_4     $PWD/data/NC_4_R1.fastq.gz     $PWD/data/NC_4_R2.fastq.gz
11      NC_5     $PWD/data/NC_5_R1.fastq.gz     $PWD/data/NC_5_R2.fastq.gz
12      NC_6     $PWD/data/NC_6_R1.fastq.gz     $PWD/data/NC_6_R2.fastq.gz

Este archivo lo vamos a nombrar como tomato_manifest, este archivo es de tipo tab-separate-value. Puedes descargar el archivo manifiesto aquí.

NOTA ⚠️: Durante todo este tutorial vamos a ir generando dos clases de archivos

  • .qza QIIME Zipped Artifact

  • .qzv QIIME Zipped Visualization

Para ver todos los archivos .qzv basta con utilizar el comando qiime tools view seguido del nombre de tu archivo. Más adelante lo verás más claro.

Para importar los secuencias 16S pareadas vamos a utilizar el siguiente código:

qiime tools import \
--type 'SampleData[PairedEndSequencesWithQuality]' \
--input-path tomato_manifest \
--output-path paired-end-tomato-16s.qza \
--input-format PairedEndFastqManifestPhred33V2

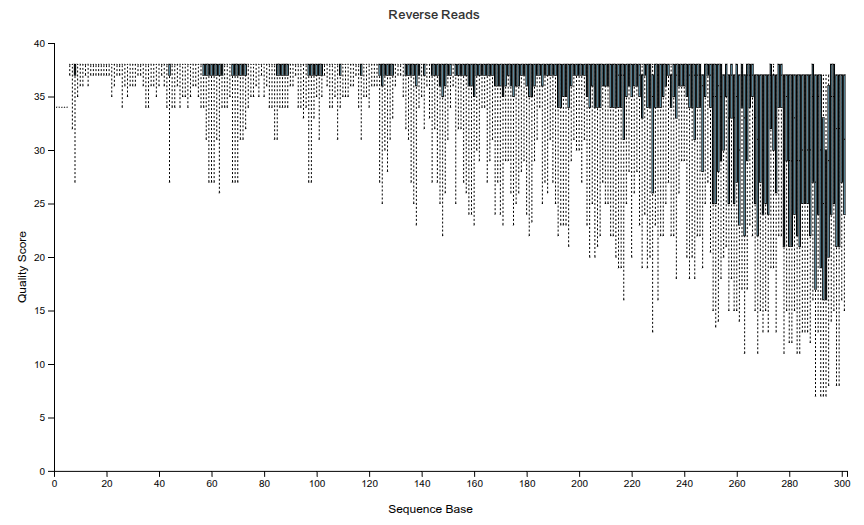

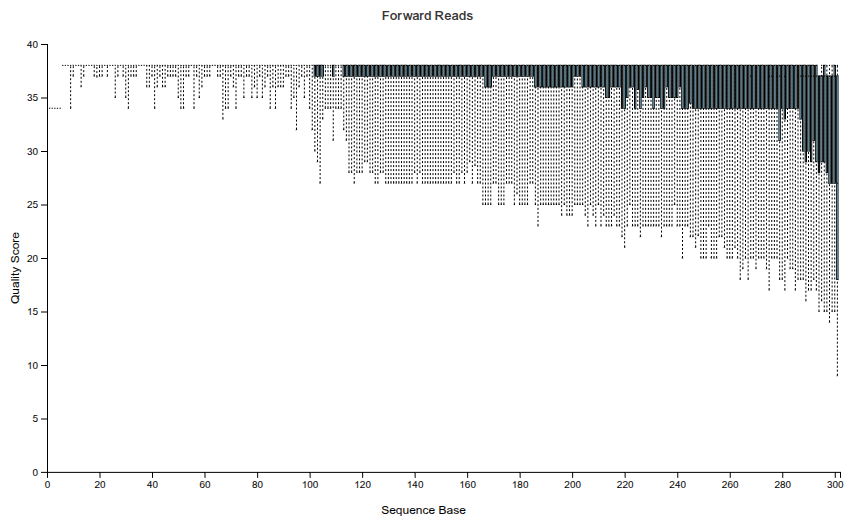

Para visualizar la calidad de los archivos importado podemos usar el siguiente comando:

qiime demux summarize \
--i-data paired-end-tomato-16s.qza \
--o-visualization summary_tmp_tomato_16s.qzv

qiime tools view summary_tmp_tomato_16s.qzv

Número de lecturas por muestra

sample ID forward sequence count reverse sequence count
NC_1 45207 45207
NC_2 42412 42412
NC_3 39468 39468
NC_4 40529 40529
NC_5 41755 41755
NC_6 40153 40153
Tomato_1 34546 34546
Tomato_2 41028 41028
Tomato_3 40793 40793
Tomato_4 39477 39477
Tomato_5 33744 33744
Tomato_6 37507 37507

Cutadapt

Una vez importadas las secuencias, vamos a realizar un preprocesmaiento con cutadapt para eliminar adapdores, qiime2 nos permite hacer esto utilizando la siguiente instrucción:

qiime cutadapt trim-paired \
--i-demultiplexed-sequences paired-end-tomato-16s.qza \
--p-front-f CCTACGGGNGGCWGCAG \
--p-adapter-f GGATTAGATACCCBDGTAGTC \
--p-front-r GACTACHVGGGTATCTAATCC \
--p-adapter-r CTGCWGCCNCCCGTAGG \
--p-match-read-wildcards \
--p-discard-untrimmed \
--o-trimmed-sequences trimmed_paired-end-tomato-16s.qza --p-cores 5

Explicación del comando:

  • --i-demultiplexed-sequences paired-end-tomato-16s.qza

    Este parámetro indica el archivo de entrada que contiene tus secuencias pareadas ya demultiplexadas. El archivo de entrada es paired-end-tomato-16s.qza.

  • Adaptadores para las lecturas forward y reverse

    • --p-front-f CCTACGGGNGGCWGCAG: Adaptador 5’ de las lecturas forward.

    • --p-adapter-f GGATTAGATACCCBDGTAGTC: Adaptador 3’ de las lecturas forward.

    • --p-front-r GACTACHVGGGTATCTAATCC: Adaptador 5’ de las lecturas reverse.

    • --p-adapter-r CTGCWGCCNCCCGTAGG: Adaptador 3’ de las lecturas reverse.

  • --p-match-read-wildcards

    Este flag permite que los comodines (como N, W, B, D, H, V) en los adaptadores coincidan con las bases en las secuencias de lectura.

  • --p-discard-untrimmed

    Esta opción descarta las secuencias que no contienen los adaptadores especificados, asegurando que solo se conserven las lecturas correctamente recortadas.

  • --o-trimmed-sequences trimmed.qza

    Define el archivo de salida en formato QZA (trimmed_paired-end-tomato-16s.qza) que contendrá las secuencias recortadas. Qiime genera un solo archivo QZA que puedes usar en pasos posteriores del análisis.

Explorar los archivos

Qiime permite generar un reporte HTML para ver la cantidad de lecturas por muestras y métricas generales de secuencia. Para ello podemos generar el siguiente archivo:

qiime demux summarize \
--i-data trimmed_paired-end-tomato-16s.qza \
--o-visualization summary_tomato_16s.qzv

Para visualizar este archivo utiliza el siguiente código:

qiime tools view summary_tomato_16s.qzv

Número de cuentas por muestras después de cuatadapt

sample ID forward sequence count reverse sequence count
NC_1 44773 44773
NC_2 41735 41735
NC_3 39165 39165
NC_4 40180 40180
NC_5 41342 41342
NC_6 39829 39829
Tomato_1 34194 34194
Tomato_2 40436 40436
Tomato_3 40454 40454
Tomato_4 39106 39106
Tomato_5 33238 33238
Tomato_6 37085 37085

Filtrado de lecturas con DADA2

qiime dada2 denoise-paired \
--i-demultiplexed-seqs trimmed_paired-end-tomato-16s.qza \
--p-trunc-len-f 280 \
--p-trunc-len-r 260 \
--o-representative-sequences rep-seqs-dada2-tomato-16s.qza \
--o-table table-dada2-tomato-16s.qza \
--o-denoising-stats stats-dada2-tomato-16s.qza \
--p-n-threads 5

Con esto podemos ver un reporte de la cantidad de lecturas filtradas:

qiime metadata tabulate \
  --m-input-file stats-dada2-tomato-16s.qza \
  --o-visualization stats-dada2-tomato-16s.qzv

qiime tools view stats-dada2-tomato-16s.qzv

Lecturas filtradas con DADA2

sample-id input filtered percentage of input passed filter denoised merged percentage of input merged non-chimeric percentage of input non-chimeric
#q2:types numeric numeric numeric numeric numeric numeric numeric numeric
NC_1 44773 33553 74.94 27791 21557 48.15 21086 47.1
NC_2 41735 30374 72.78 25195 19560 46.87 19109 45.79
NC_3 39165 30886 78.86 25397 19667 50.22 19200 49.02
NC_4 40180 31675 78.83 26583 20699 51.52 20335 50.61
NC_5 41342 32540 78.71 27628 21835 52.82 21225 51.34
NC_6 39829 31863 80 27612 22583 56.7 20297 50.96
Tomato_1 34194 27222 79.61 23865 19237 56.26 17999 52.64
Tomato_2 40436 30780 76.12 26517 20876 51.63 19544 48.33
Tomato_3 40454 32515 80.38 28693 23733 58.67 20976 51.85
Tomato_4 39106 30974 79.21 26607 20830 53.27 19951 51.02
Tomato_5 33238 26701 80.33 22755 17761 53.44 16893 50.82
Tomato_6 37085 30045 81.02 26154 20467 55.19 19112 51.54

Después de terminar el paso de filtrado de calidad, querrás explorar los datos que obtuviste. Este filtrado es importante porque elimina las secuencias de baja calidad o con errores, dejándote datos más confiables para trabajar. Para revisar esos datos, puedes usar dos comandos que te muestran resúmenes visuales fáciles de entender.

Los datos asociados los vamos a depositar en un archivo nombrado Experiment_Design.tsv:

# A tibble: 13 × 4
   `Sample-id` accession   sra_run     Type
   <chr>       <chr>       <chr>       <chr>
 1 #q2:types   categorical categorical categorical
 2 Tomato_1    SRX13358040 SRR17174837 Tomato
 3 Tomato_2    SRX13358039 SRR17174838 Tomato
 4 Tomato_3    SRX13358038 SRR17174839 Tomato
 5 Tomato_4    SRX13358037 SRR17174840 Tomato
 6 Tomato_5    SRX13358036 SRR17174841 Tomato
 7 Tomato_6    SRX13358035 SRR17174842 Tomato
 8 NC_1        SRX13358032 SRR17174845 NC
 9 NC_2        SRX13358026 SRR17174851 NC
10 NC_3        SRX13358024 SRR17174853 NC
11 NC_4        SRX13358022 SRR17174855 NC
12 NC_5        SRX13358630 SRR17174856 NC
13 NC_6        SRX13358517 SRR17174969 NC
qiime feature-table summarize \
  --i-table table-dada2-tomato-16s.qza \
  --o-visualization table-dada2-tomato-16s.qzv \
  --m-sample-metadata-file Experiment_Design.tsv
qiime feature-table tabulate-seqs \
  --i-data rep-seqs-dada2-tomato-16s.qza \
  --o-visualization rep-seqs-dada2-tomato-16s.qza

El archivo table-dada2-tomato-16s.qza contiene la matriz de cuentas; en el apéndice Abrir archivos de Qiime2 en R podrás ver a detlla como trabajar con los archivos .qza en R; los primeros 10 ASV se ven del siguiente modo:

ASV NC_1 NC_2 NC_3 NC_4 NC_5 NC_6 Tomato_1 Tomato_2 Tomato_3 Tomato_4 Tomato_5 Tomato_6
9002efc8d0aae0e00570a0ef34a8f2f4 0 0 0 0 0 0 1280 1170 3153 1873 795 772
41ae7e08f17de260576e380c2f703a0f 20 1360 537 161 1272 3080 36 18 82 116 21 66
0be25e4c445f978d165c30f36c9b41ae 0 0 0 0 0 0 807 1201 682 393 537 955
d1316b26e5350da36e6456499ecdfe18 72 0 326 102 283 54 401 694 498 355 426 819
1624f6ce2f3a06b5b884c321e3d24587 0 0 0 0 0 0 543 537 1332 929 358 314
684433f1b511ba86c277251510fce2d7 16 0 9 49 128 11 413 312 661 266 529 785
6e21d8726024d1197fad8919bd53ed0a 299 196 262 337 561 283 109 126 187 153 181 68
fd63b583680917403001aa46a7cc26ca 6 348 19 25 16 1365 24 0 0 55 14 6
bcc71cc1efae148c0f7572338d3e2f86 0 0 0 0 0 0 663 101 769 131 85 67
febb741f9cd062f7e0471bd9ad45447f 4 0 34 23 0 1642 0 0 0 0 0 0

  • El comando feature-table summarize

    Este comando te ayuda a ver:

    • Cuántas secuencias hay en cada muestra: por ejemplo, cuántas secuencias tiene cada una de tus muestras biológicas.

    • Cuántas secuencias hay por característica: las características pueden ser cosas como tipos de bacterias o genes que encontraste, en caso de agregar metadatos.

    • Gráficos (histogramas): estos te muestran cómo se distribuyen las secuencias.

    • Estadísticas básicas: algunos números que resumen tus datos de forma general, para que tengas una idea rápida de lo que tienes.

  • El comando feature-table tabulate-seqs

    Este comando es útil porque:

    • Te da una lista que conecta cada ID de característica (un código único para cada característica) con la secuencia de ADN que representa.

    • Además, te ofrece enlaces para buscar esas secuencias en una base de datos grande llamada NCBI nt.

Medidas de diversidad

Generación de un árbol filogenético

qiime phylogeny align-to-tree-mafft-fasttree \
  --i-sequences rep-seqs-dada2-tomato-16s.qza \
  --o-alignment aligned-rep-seqs-dada2-tomato-16s.qza \
  --o-masked-alignment masked-aligned-rep-seqs-dada2-tomato-16s.qza \
  --o-tree unrooted-tree.qza \
  --o-rooted-tree rooted-tree-dada2-tomato-16s.qza

Métricas general de filogenética

qiime diversity core-metrics-phylogenetic \
--i-phylogeny rooted-tree-dada2-tomato-16s.qza \
--i-table table-dada2-tomato-16s.qza \
--p-sampling-depth 16890 \
--m-metadata-file Experiment_Design.tsv \
--output-dir core-metrics-results

Alfa diversidad (α-diversidad)

La alfa diversidad es la diversidad media de especies microbianas en un lugar a escala local. Representa la riqueza de especies y su abundancia relativa dentro de una sola muestra o hábitat. Es uno de los componentes fundamentales de la diversidad biológica junto con la diversidad beta y gamma.

Características principales:

  • Mide la diversidad dentro de una muestra individual
  • Considera tanto el número de especies como su abundancia relativa
  • Es independiente de la escala espacial específica
  • Fundamental para caracterizar comunidades microbianas

Simpson Index

El índice de Simpson mide la probabilidad de que dos individuos tomados al azar de una muestra pertenezcan a la misma especie. Es sensible a la dominancia de especies abundantes.

Fórmula del Índice de Simpson:

\[D = 1 - \sum_{i=1}^{S} p_i^2\]

donde:

  • \(D\) = índice de Simpson (diversidad)

  • \(S\) = número de especies (riqueza)

  • \(p_i\) = proporción de la especie \(i\) en la muestra: $p_i = ra

c{n_i}{N}$

- \(n_i\) = número de individuos de la especie \(i\) - \(N\) = número total de individuos

Algunas variantes:

- Índice de Simpson original: \(\lambda = \sum p_i^2\)

- Diversidad de Simpson: \(1/\lambda\)

Interpretación:

  • \(D\) cercano a 1 indica alta diversidad (baja dominancia)
  • \(D\) cercano a 0 indica baja diversidad (alta dominancia)
qiime diversity alpha \
  --i-table table-dada2-tomato-16s.qza \
  --p-metric simpson \
  --o-alpha-diversity simpson_diversity.qza
qiime diversity alpha-group-significance \
  --i-alpha-diversity simpson_diversity.qza \
  --m-metadata-file Experiment_Design.tsv \
  --o-visualization core-metrics-results/simpson-group-significance.qzv
qiime tools view core-metrics-results/simpson-group-significance.qzv

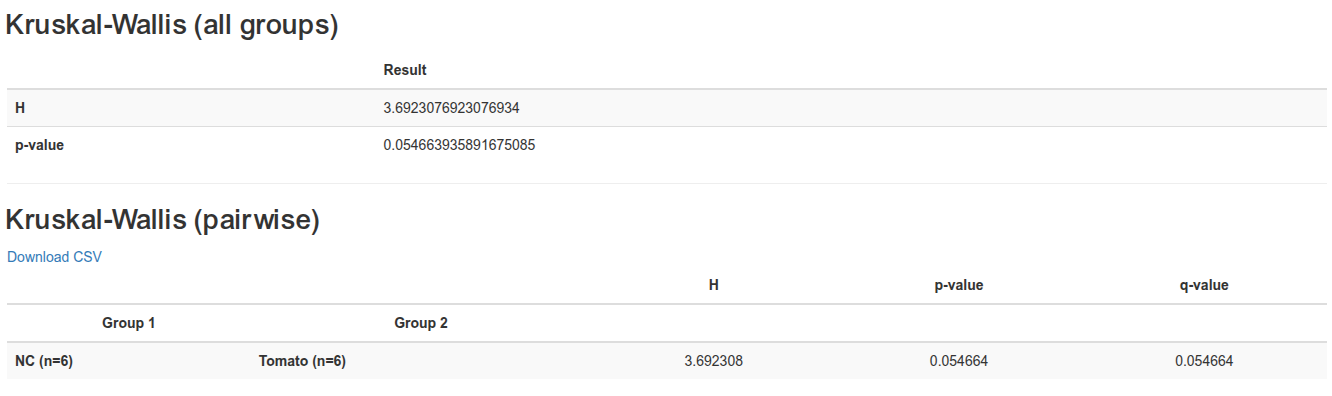

Group 1 Group 2 H p-value q-value
NC (n=6) Tomato (n=6) 3.692308 0.05466394 0.05466394

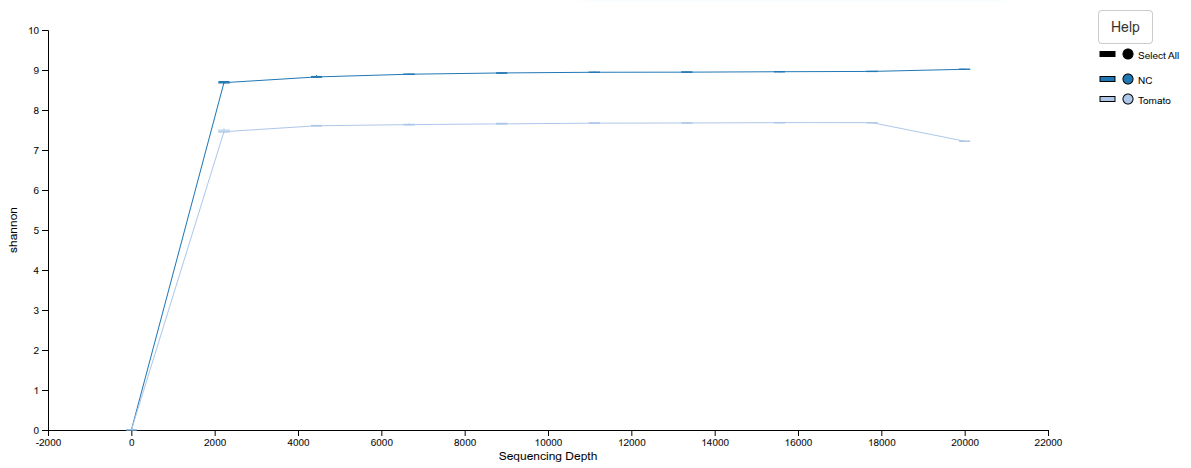

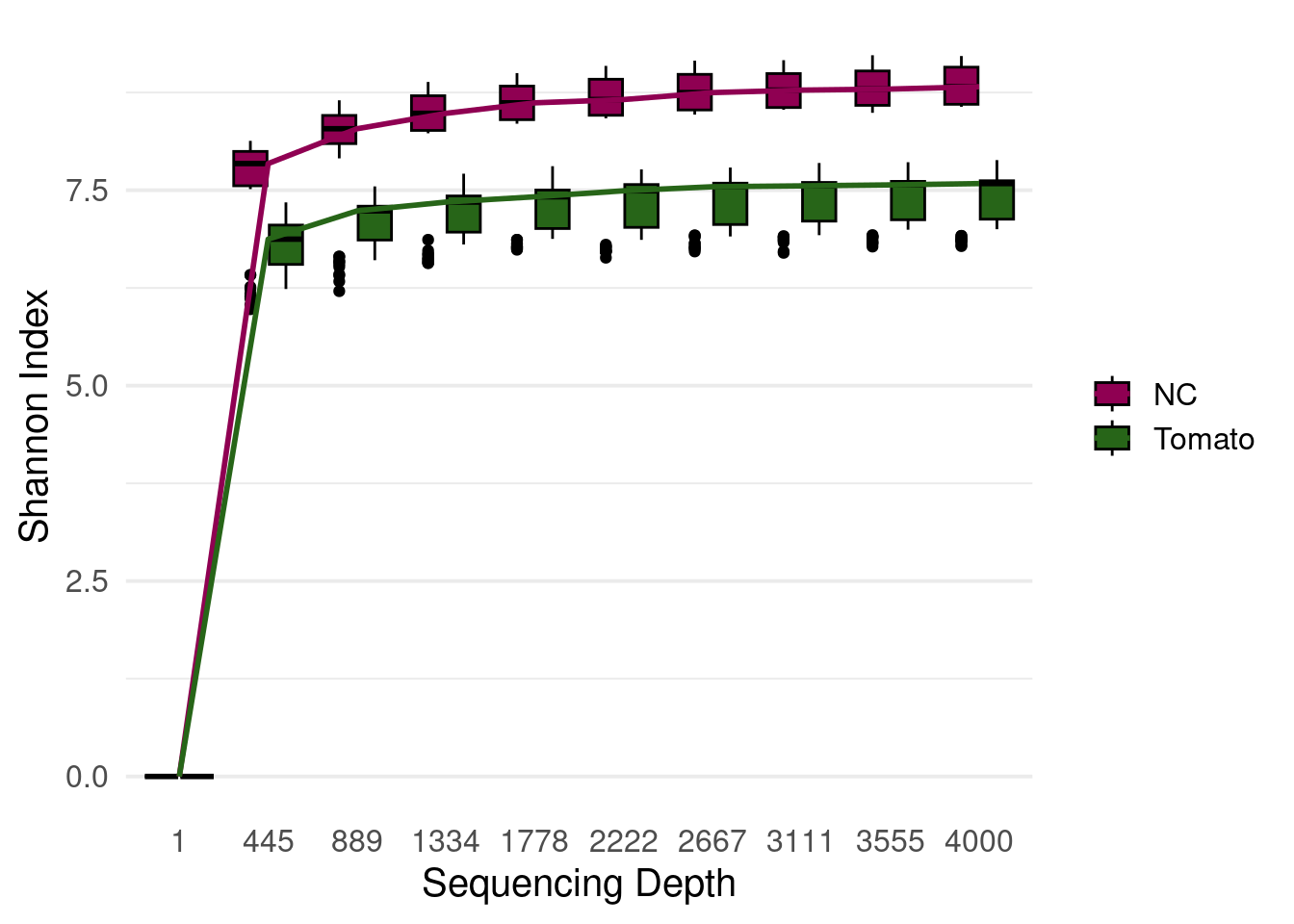

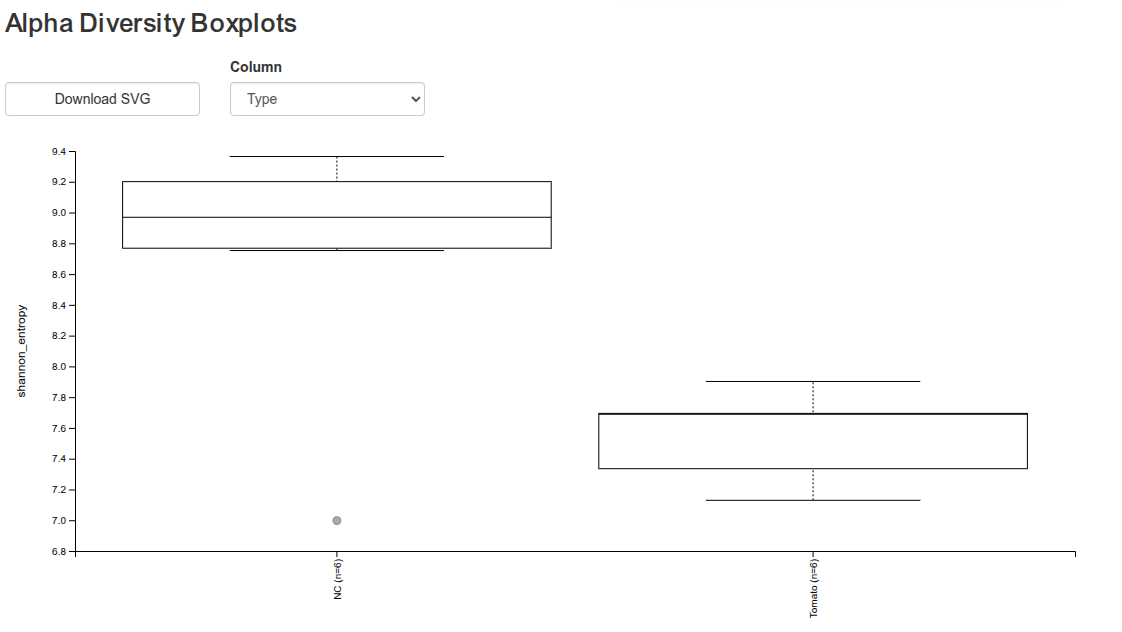

Shannon

El índice de Shannon (Shannon-Weaver o Shannon-Wiener) mide la biodiversidad específica considerando tanto la riqueza de especies como su abundancia relativa. Está basado en la teoría de la información y mide la incertidumbre para predecir la especie de un individuo tomado al azar.

Fórmula del índice de Shannon:

\[H' = -\sum_{i=1}^{S} p_i \ln p_i\]

donde:

- \(H'\) = índice de Shannon

- \(S\) = número de especies (riqueza de especies)

- \(p_i\) = proporción de individuos de la especie \(i\) respecto al total: \(p_i = \frac{n_i}{N}\)

- \(n_i\) = número de individuos de la especie \(i\)

- \(N\) = número total de individuos de todas las especies

- \(\ln\) = logaritmo natural

Interpretación:

  • Valores entre 0.5 y 5 en ecosistemas naturales
  • Valores < 2: baja diversidad
  • Valores > 3: alta diversidad
  • Valores más altos indican mayor diversidad y equitabilidad
qiime diversity alpha \
  --i-table table-dada2-tomato-16s.qza \
  --p-metric shannon \
  --o-alpha-diversity shannon_diversity.qza
qiime diversity alpha-group-significance \
  --i-alpha-diversity shanon_diversity.qza \
  --m-metadata-file Experiment_Design.tsv \
  --o-visualization core-metrics-results/shannon-group-significance.qzv
qiime tools view core-metrics-results/shannon-group-significance.qzv

Otras métricas

qiime diversity alpha-group-significance \
--i-alpha-diversity core-metrics-results/faith_pd_vector.qza \
--m-metadata-file Experiment_Design.tsv \
--o-visualization core-metrics-results/faith-pd-group-significance.qzv
qiime diversity alpha-group-significance \
--i-alpha-diversity core-metrics-results/evenness_vector.qza \
--m-metadata-file Experiment_Design.tsv \
--o-visualization core-metrics-results/evenness-group-significance.qzv

Los siguientes gráficos y tablas de evenness y faith se obtuvieron a partir de los archivos .qzv generados, asi como las tablas de significancia kruskal-wallis-pairwise.

qiime tools view evenness-group-significance.qzv

qiime tools view faith-pd-group-significance.qzv

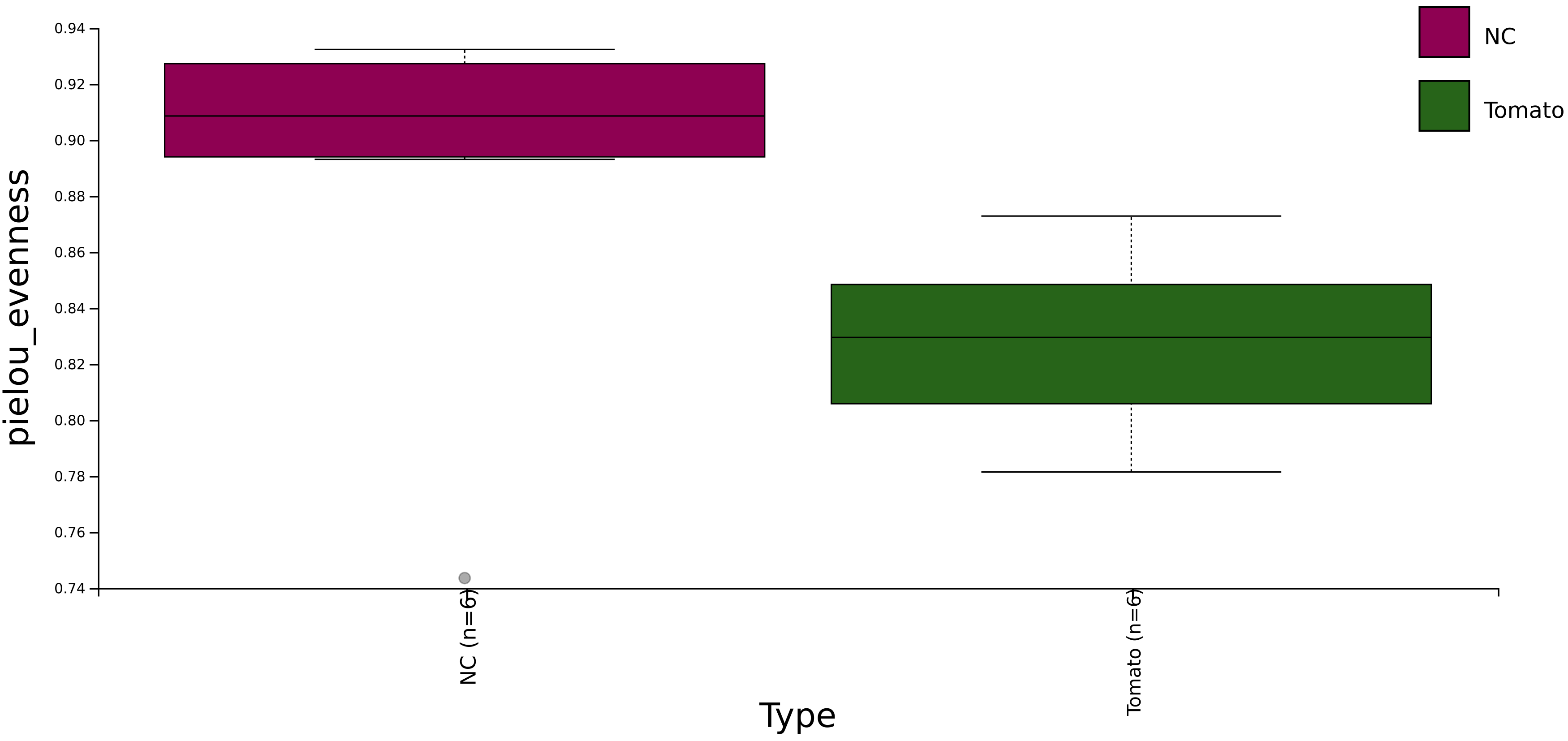

Eveness (equitabilidad)

La Evenness o equitabilidad mide qué tan uniformemente están distribuidas las abundancias de las especies en una comunidad. Una alta equitabilidad indica que las especies tienen abundancias similares.

Índice de Equitabilidad de Pielou:

\[J' = \frac{H'}{H'_{\max}} = \frac{H'}{\ln S}\]

donde:

- \(J'\) = índice de equitabilidad de Pielou

- \(H'\) = índice de Shannon observado

- \(H'_{\max}\) = diversidad máxima posible = \(\ln S\)

- \(S\) = número de especies

Interpretación:

  • Valores entre 0 y 1
  • 0 = máxima inequidad (una especie domina completamente)
  • 1 = máxima equidad (todas las especies igualmente abundantes)

Group 1 Group 2 H p-value q-value
NC (n=6) Tomato (n=6) 3.692308 0.05466394 0.05466394

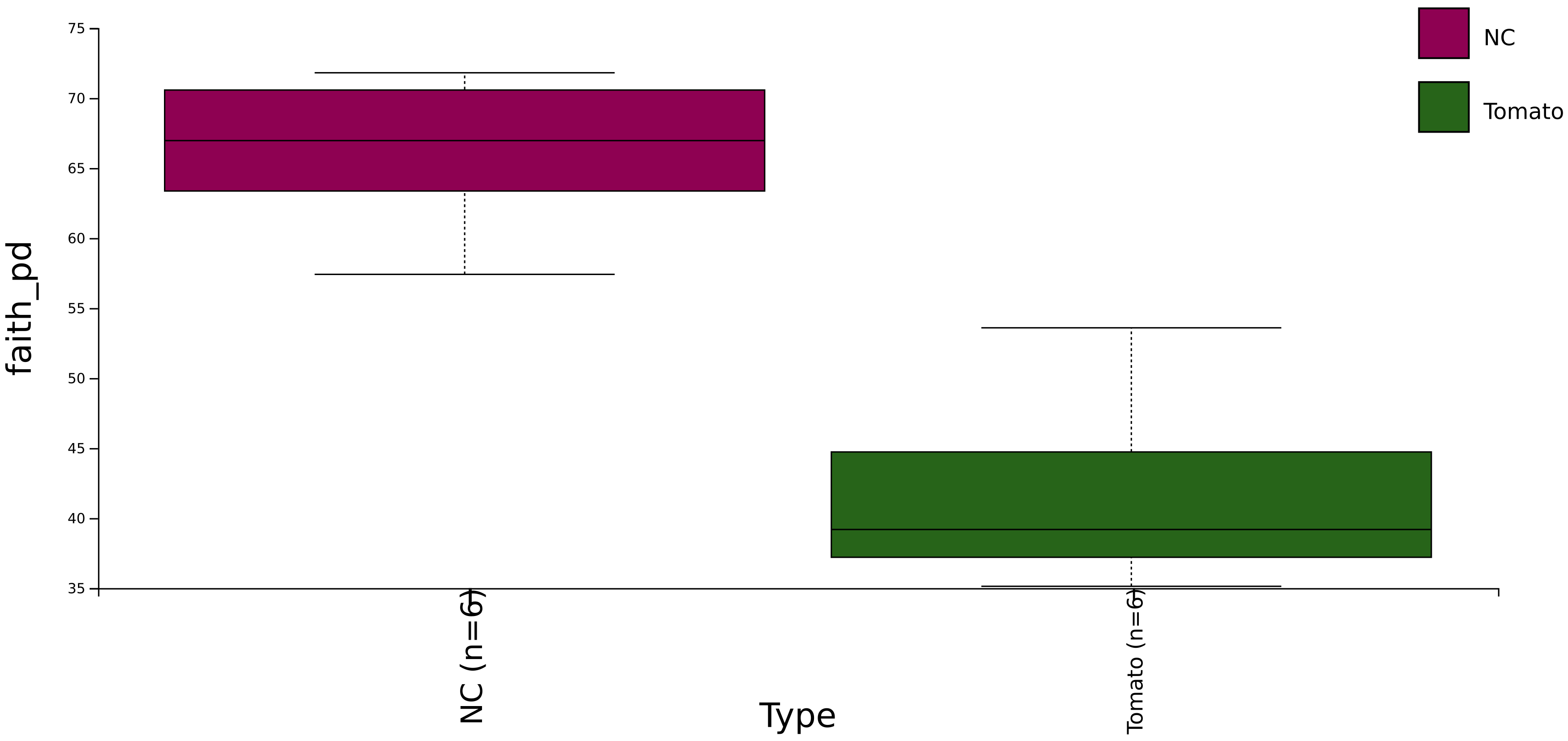

Faith’s Phylogenetic Diversity (PD)

Faith’s Phylogenetic Diversity (PD) es un índice que incorpora información filogenética para medir la diversidad evolutiva de una comunidad. No solo considera el número de especies sino también sus relaciones evolutivas.

Fórmula de Faith PD:

\[PD = \sum_{i=1}^{N} L_i\]

donde:

- \(PD\) = diversidad filogenética de Faith

- \(N\) = número de ramas del árbol filogenético que conectan las especies presentes

- \(L_i\) = longitud de la rama \(i\) en el árbol filogenético

- Las ramas se suman desde las especies hasta la raíz del árbol

Características principales:

  • Incorpora historia evolutiva
  • Útil para prioridades de conservación
  • Medida en unidades de tiempo evolutivo
  • Mayor PD indica mayor diversidad evolutiva

Group 1 Group 2 H p-value q-value
NC (n=6) Tomato (n=6) 8.307692 0.003947752 0.003947752

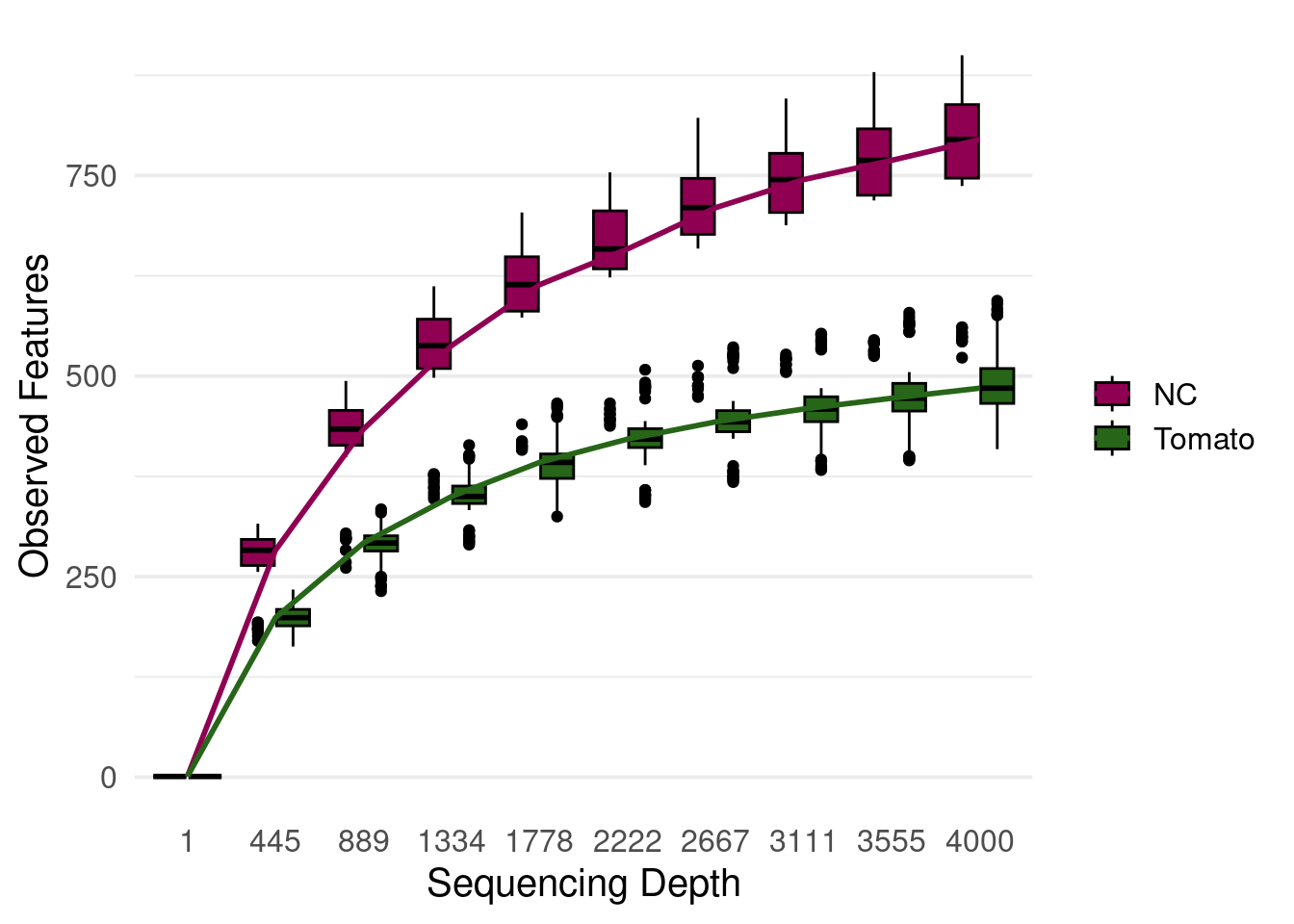

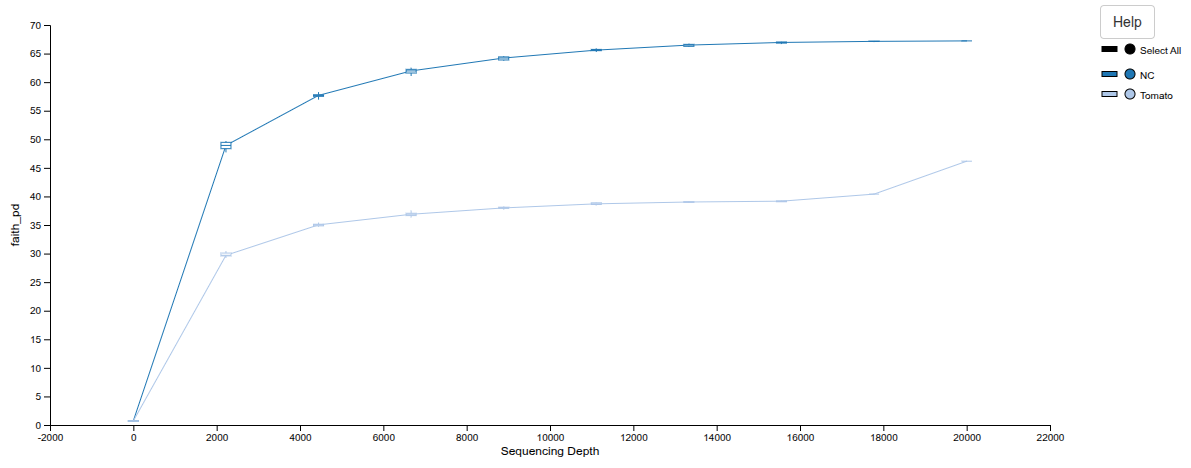

Curvas de rarefacción

La alfa-rarefacción es una técnica para evaluar cómo crece la diversidad “intra-muestra” (α-diversidad) a medida que aumentas el número de lecturas secuenciadas. En metagenómica o secuenciación 16S, su objetivo principal es:

  1. Submuestrear tu biblioteca de lecturas a distintos “depths” (profundidades de secuenciación): por ejemplo, tomar aleatoriamente 100, 200, …, 4 000 lecturas de cada muestra.

  2. Calcular un índice de α-diversidad (observed OTUs, Shannon, Simpson, Faith’s PD, etc.) en cada submuestra.

  3. Trazar ese índice frente al número de lecturas: obtienes una curva de rarefacción.

qiime diversity alpha-rarefaction \
--i-table table-dada2-tomato-16s.qza \
--i-phylogeny rooted-tree-dada2-tomato-16s.qza \
--p-max-depth 20000 \
--m-metadata-file Experiment_Design.tsv \
--o-visualization alpha-rarefaction-dada2-tomato-16s.qzv
qiime tools view alpha-rarefaction-dada2-tomato-16s.qzv

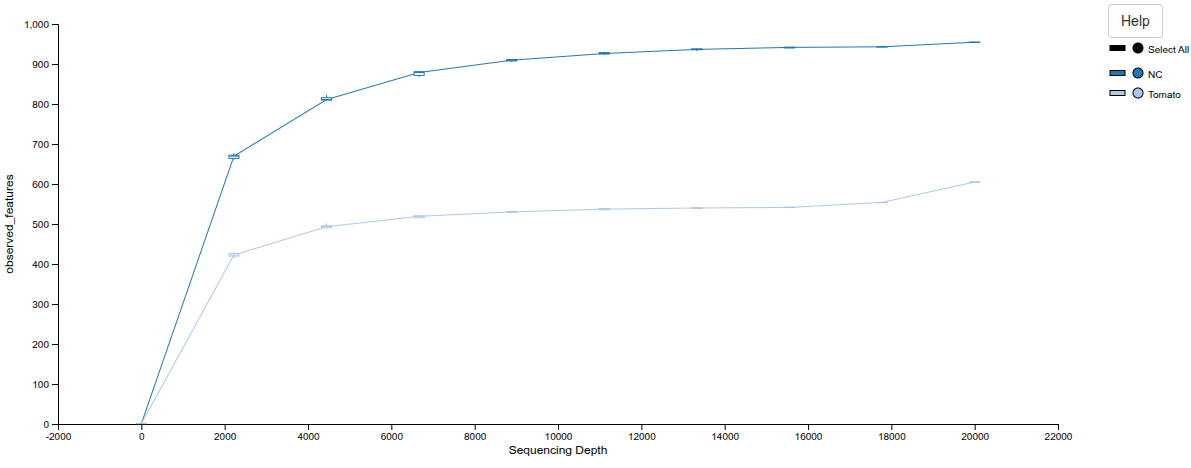

Observed Features

Las Observed Features representan simplemente el número de características taxonómicas diferentes (especies, géneros, familias, etc.) observadas en una muestra. Es la medida más básica de riqueza de especies.

Características principales:

  • Medida directa de riqueza taxonómica
  • No considera abundancia relativa
  • Sensible al esfuerzo de muestreo
  • Base para otros índices de diversidad

La fórmula es simplemente:

\[S = \text{número total de especies observadas}\]

donde:

- \(S\) = riqueza de especies observadas

Shannon

Interpretación:

  • Valores entre 0.5 y 5 en ecosistemas naturales
  • Valores < 2: baja diversidad
  • Valores > 3: alta diversidad
  • Valores más altos indican mayor diversidad y equitabilidad

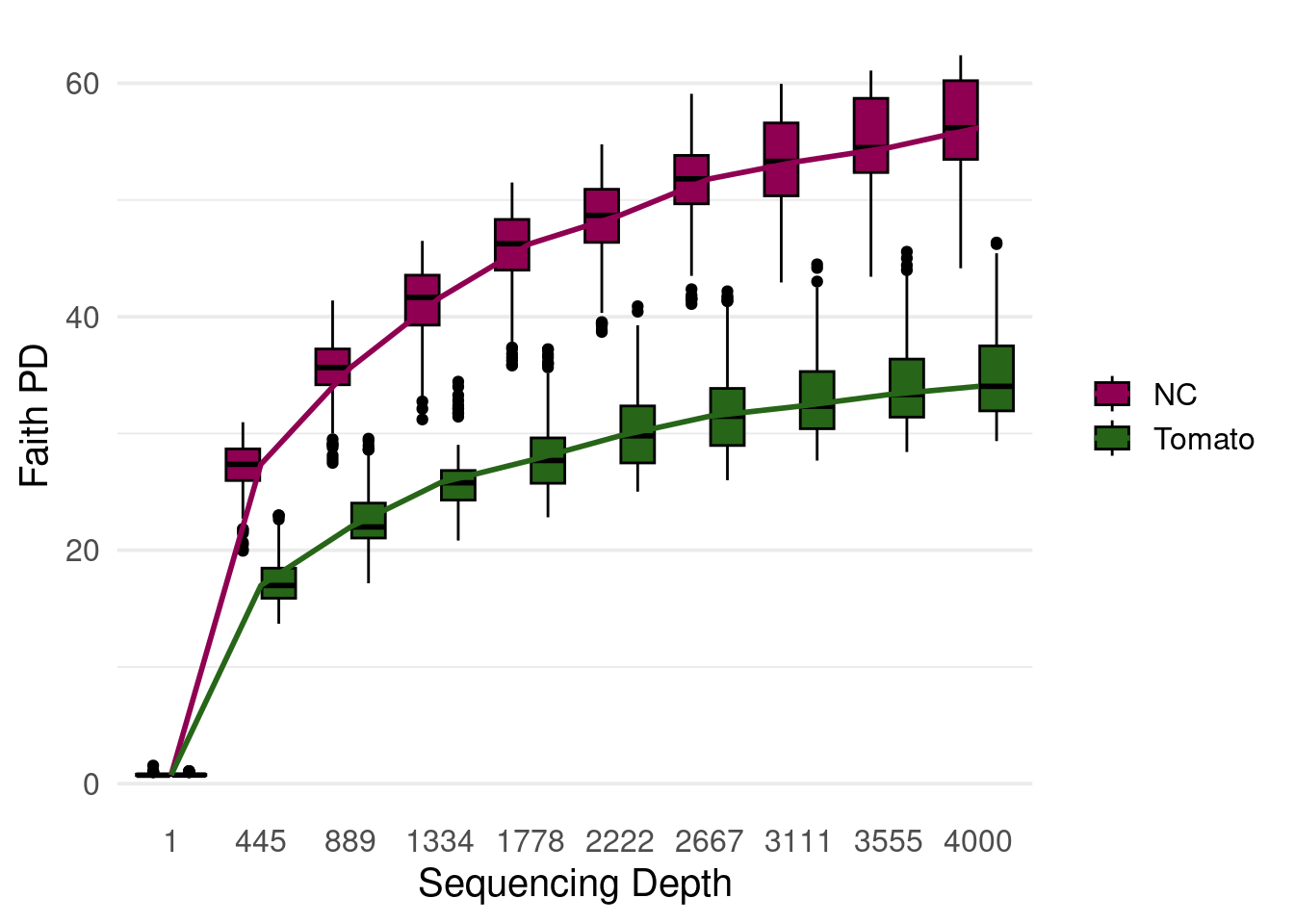

Faith PD

La diversidad filogenética de Faith (PD de Faith) es una medida de la biodiversidad que cuantifica la amplitud de la historia evolutiva representada por un conjunto de especies u otras unidades taxonómicas, definida como la suma de las longitudes de las ramas de un árbol filogenético que conectan los miembros del conjunto.

Beta diversidad (β-diversidad)

La beta diversidad es la relación entre la diversidad regional y la diversidad local de especies. Mide el grado de diferenciación o recambio de especies entre diferentes sitios o comunidades. En microbiología, nos permite comparar qué tan similares o diferentes son las comunidades microbianas entre distintas muestras.

Características principales:

  • Mide la variación en composición entre comunidades
  • Puede deberse a recambio de especies o anidamiento
  • Valores altos indican comunidades muy diferentes
  • Valores bajos indican comunidades similares

La diversidad β verdadera se calcula como:

\[\beta = \frac{\gamma}{\alpha}\]

donde:

- \(\beta\) = diversidad beta verdadera (número efectivo de comunidades)

- \(\gamma\) = diversidad total del conjunto de datos

- \(\alpha\) = diversidad alfa promedio

Distancia Bray Curtis

La distancia de Bray-Curtis es una medida de disimilitud composicional entre dos sitios basada en las abundancias de especies. Es ampliamente utilizada en ecología microbiana para comparar comunidades.

Fórmula de Bray-Curtis:

\[BC_{ij} = 1 - \frac{2C_{ij}}{S_i + S_j}\]

o de forma equivalente:

\[BC_{ij} = \frac{\sum_{k=1}^{n} |x_{ik} - x_{jk}|}{\sum_{k=1}^{n} (x_{ik} + x_{jk})}\]

donde:

- \(BC_{ij}\) = distancia de Bray-Curtis entre sitios \(i\) y \(j\)

- \(C_{ij}\) = suma de los valores menores para especies comunes entre ambos sitios

- \(S_i\), \(S_j\) = número total de individuos contados en los sitios \(i\) y \(j\)

- \(x_{ik}\), \(x_{jk}\) = abundancia de la especie \(k\) en los sitios \(i\) y \(j\)

- \(n\) = número total de especies

Interpretación:

  • Valores entre 0 y 1
  • 0 = sitios idénticos en composición
  • 1 = sitios completamente diferentes
  • No considera relaciones filogenéticas

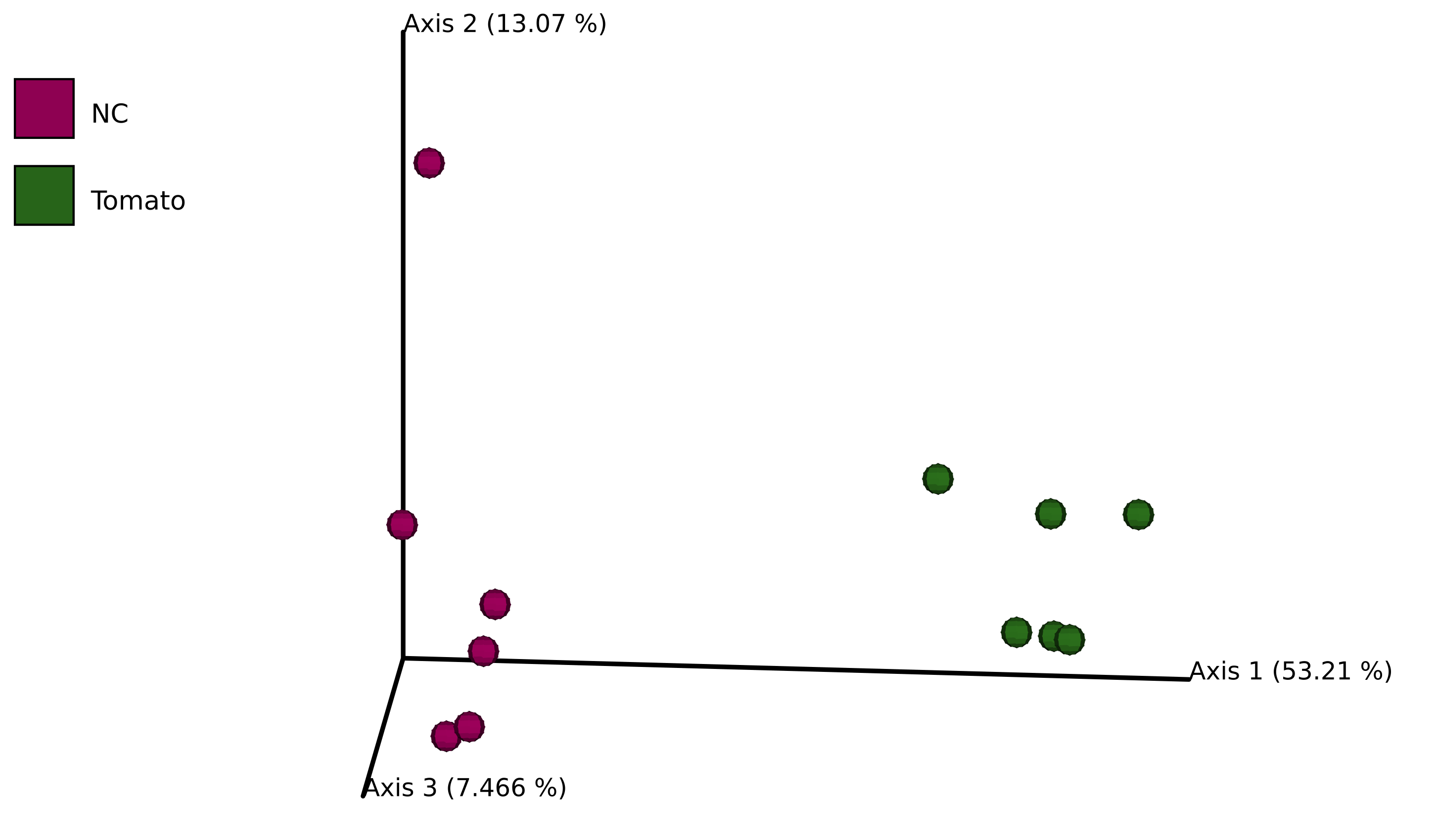

qiime tools view core-metrics-results/bray_curtis_emperor.qzv

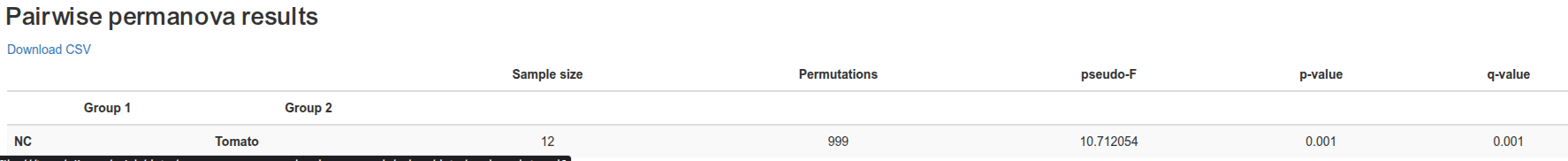

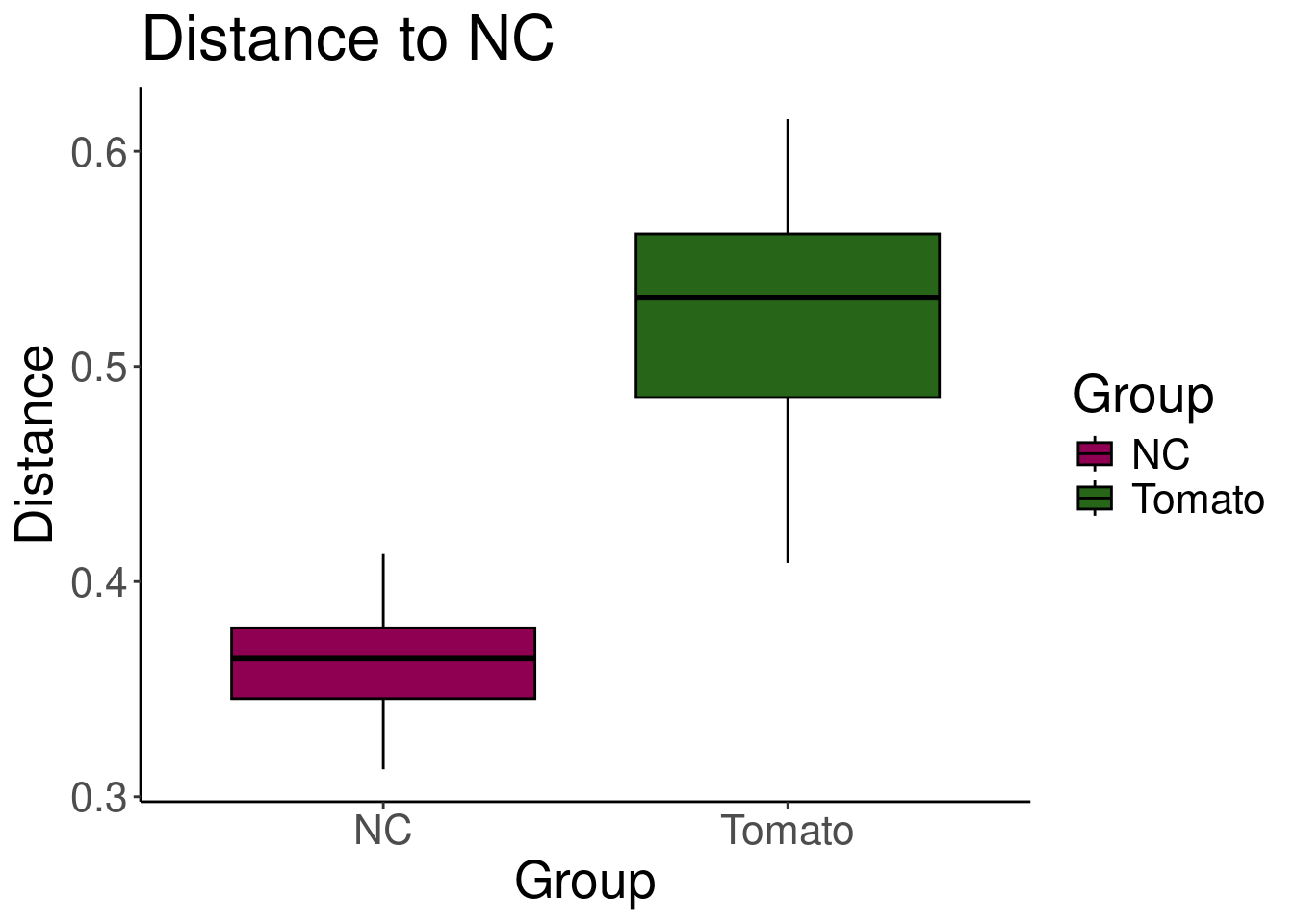

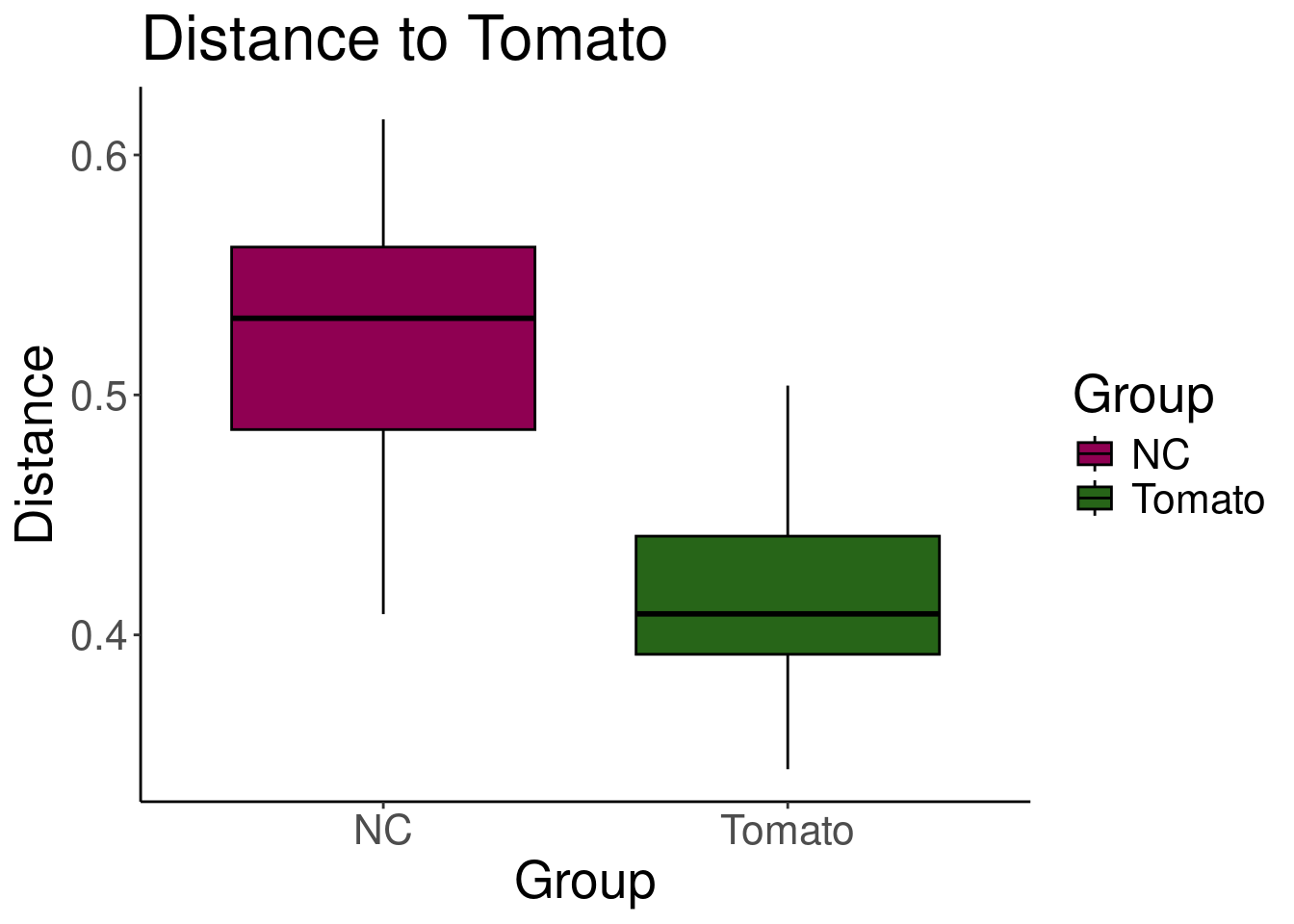

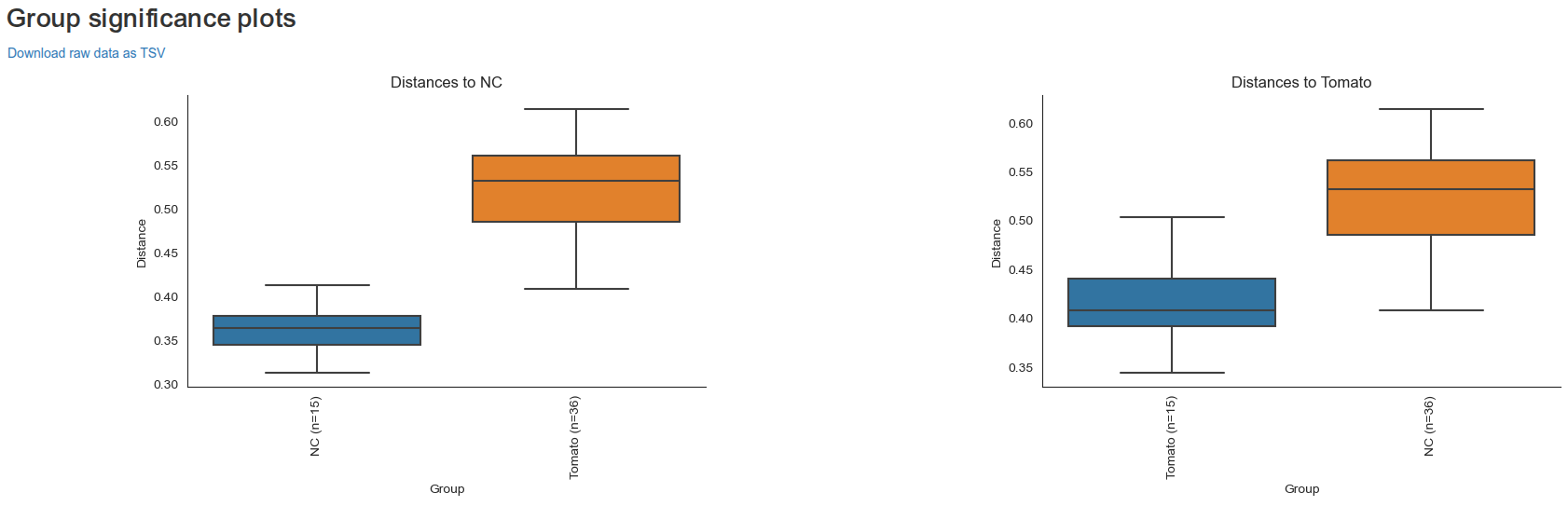

PERMANOVA

qiime diversity beta-group-significance \
--i-distance-matrix core-metrics-results/bray_curtis_distance_matrix.qza \
--m-metadata-file Experiment_Design.tsv \
--o-visualization core-metrics-results/curtis-significance.qzv \
--p-pairwise --m-metadata-column Type
qiime tools view core-metrics-results/curtis-significance.qzv

Distancia de Jaccard

La distancia de Jaccard mide la disimilitud entre dos conjuntos basándose únicamente en presencia/ausencia, sin considerar abundancias. Es útil para datos binarios.

Fórmula del índice de Jaccard:

\[J(A,B) = \frac{|A \cap B|}{|A \cup B|}\]

Fórmula de la distancia de Jaccard:

\[D_J(A,B) = 1 - J(A,B) = 1 - \frac{|A \cap B|}{|A \cup B|}\]

o en términos ecológicos:

\[J = \frac{c}{a + b - c}\]

donde:

- \(J\) = índice de similitud de Jaccard

- \(a\) = número de especies presentes en el sitio A

- \(b\) = número de especies presentes en el sitio B
- \(c\) = número de especies presentes en ambos sitios A y B

- \(D_J\) = distancia de Jaccard

Interpretación:

  • Valores entre 0 y 1
  • 0 = sitios idénticos (especies presentes son las mismas)
  • 1 = sitios completamente diferentes (no comparten especies)
  • No considera abundancias, solo presencia/ausencia
qiime tools view core-metrics-results/jaccard_emperor.qzv

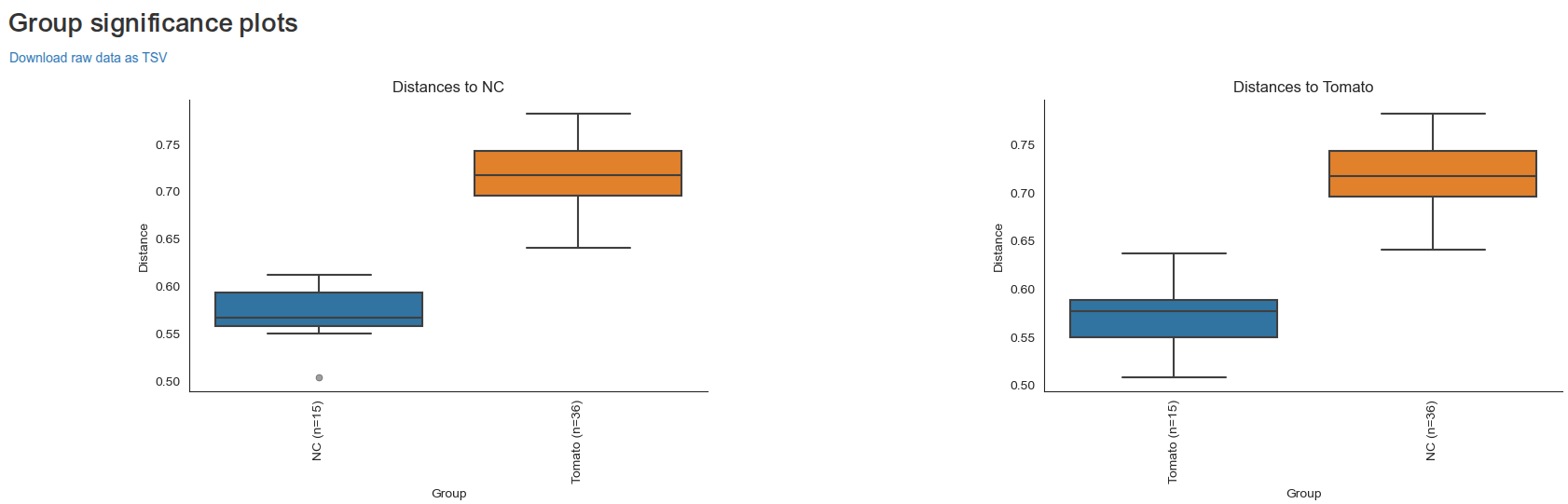

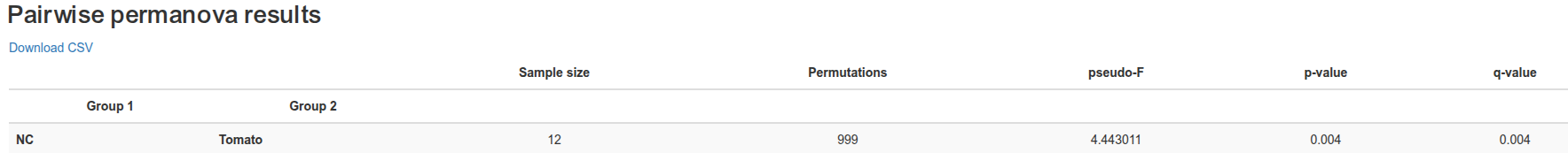

PERMANOVA

qiime diversity beta-group-significance \
--i-distance-matrix core-metrics-results/jaccard_distance_matrix.qza \
--m-metadata-file Experiment_Design.tsv \
--o-visualization core-metrics-results/jaccard-significance.qzv \
--p-pairwise --m-metadata-column Type
qiime tools view core-metrics-results/jaccard-significance.qzv

UniFrac

UniFrac es una métrica de distancia filogenética utilizada para comparar comunidades biológicas. Incorpora información sobre las relaciones filogenéticas entre los organismos observados, diferenciándose de medidas como Bray-Curtis.

UniFrac No Ponderado (Unweighted):

\[U(A,B) = \frac{\sum_{i=1}^{N} l_i \times |A_i - B_i|}{\sum_{i=1}^{N} l_i \times \max(A_i, B_i)}\]

donde:

- \(U(A,B)\) = distancia UniFrac no ponderada entre muestras A y B

- \(N\) = número de nodos en el árbol filogenético

- \(l_i\) = longitud de la rama entre el nodo \(i\) y su nodo parental

- \(A_i\) = indicador (1 o 0) de presencia de la muestra A en las ramas descendientes del nodo \(i\)

- \(B_i\) = indicador (1 o 0) de presencia de la muestra B en las ramas descendientes del nodo \(i\)

UniFrac Ponderado (Weighted):

\[W(A,B) = \sum_{i=1}^{N} l_i \times \left|\frac{A_i}{A_t} - \frac{B_i}{B_t}\right|\]

donde:

- \(W(A,B)\) = distancia UniFrac ponderada entre muestras A y B

  • \(A_i\) = número de secuencias de la muestra A en las ramas descendientes del nodo \(i\)

- \(A_t\) = número total de secuencias en la muestra A

- \(B_i\) = número de secuencias de la muestra B en las ramas descendientes del nodo \(i\)

- \(B_t\) = número total de secuencias en la muestra B

Interpretación:

  • Valores entre 0 y 1
  • 0 = comunidades idénticas filogenéticamente
  • 1 = comunidades completamente diferentes filogenéticamente
qiime diversity beta-group-significance \
--i-distance-matrix core-metrics-results/unweighted_unifrac_distance_matrix.qza \
--m-metadata-file Experiment_Design.tsv \
--m-metadata-column Type \
--o-visualization core-metrics-results/unweighted-unifrac-body-site-significance.qzv \
--p-pairwise

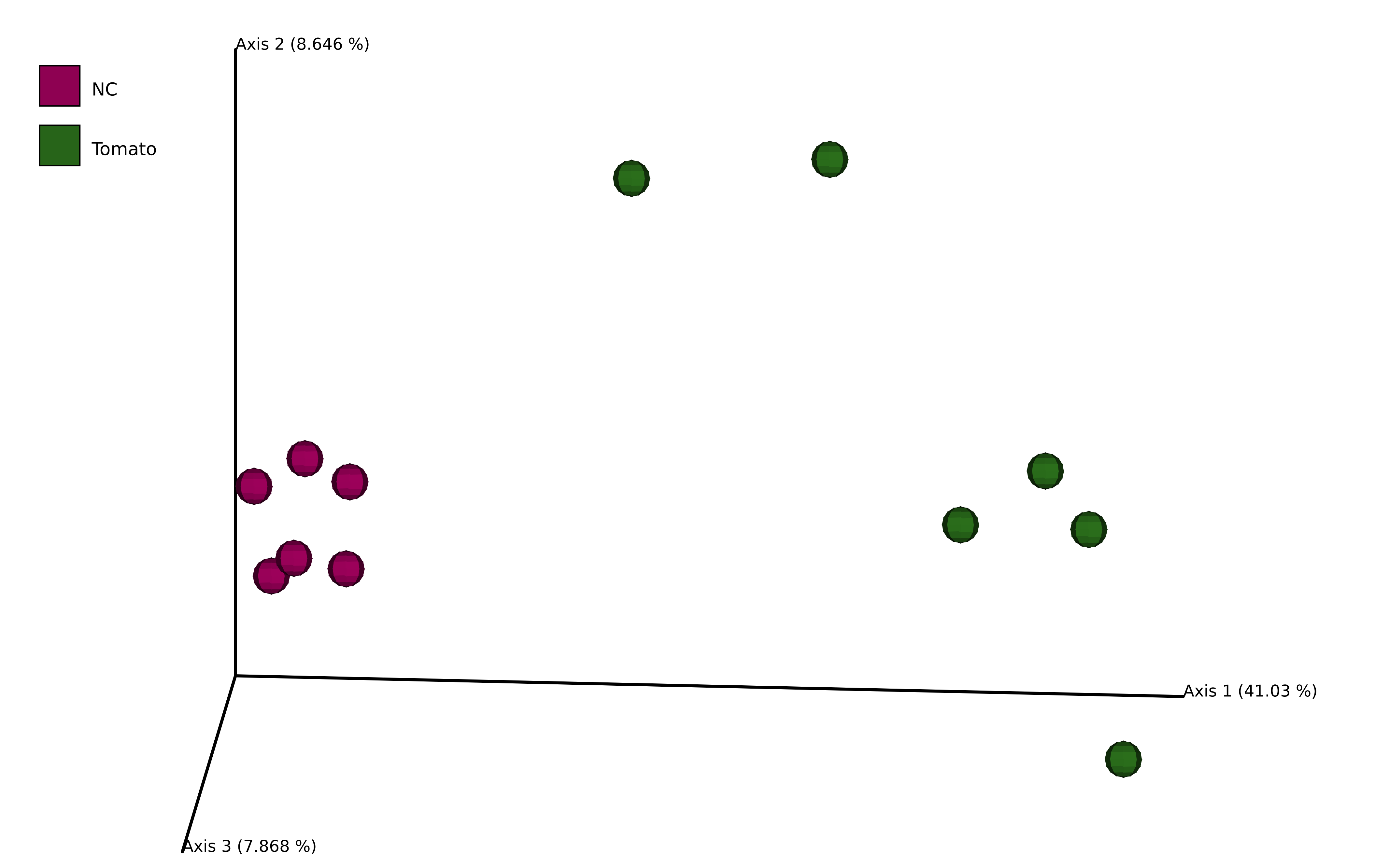

Unweighted UniFrac

qiime tools view core-metrics-results/unweighted_unifrac_emperor.qzv

PERMANOVA

qiime tools view core-metrics-results/unweighted-unifrac-body-site-significance.qzv

Taxonomía

NOTA ⚠️: si no cuentas con un modelo entrenado para clasificar las secuencias, debes checar en al Apéndice Entrenamiento base de datos SILVA.

Diversidad/abundancía

Este comando asigna taxonomía a las secuencias representativas (como ASVs u OTUs) obtenidas de un experimento de secuenciación 16S. Utiliza un clasificador preentrenado basado en machine learning (Naive Bayes) para identificar los taxones a los que pertenecen las secuencias. Este paso es esencial para determinar qué microorganismos están presentes en las muestras según sus secuencias.

qiime feature-classifier classify-sklearn \
  --i-classifier silva-138.2-ssu-nr99-515f-806r-classifier.qza \
  --i-reads rep-seqs-dada2-tomato-16s.qza \
  --o-classification taxonomy.qza

El siguiente comando es útil para revisar las asignaciones taxonómicas y explorar la composición de las secuencias de forma interactiva.

qiime metadata tabulate \
  --m-input-file taxonomy.qza \
  --o-visualization taxonomy.qzv

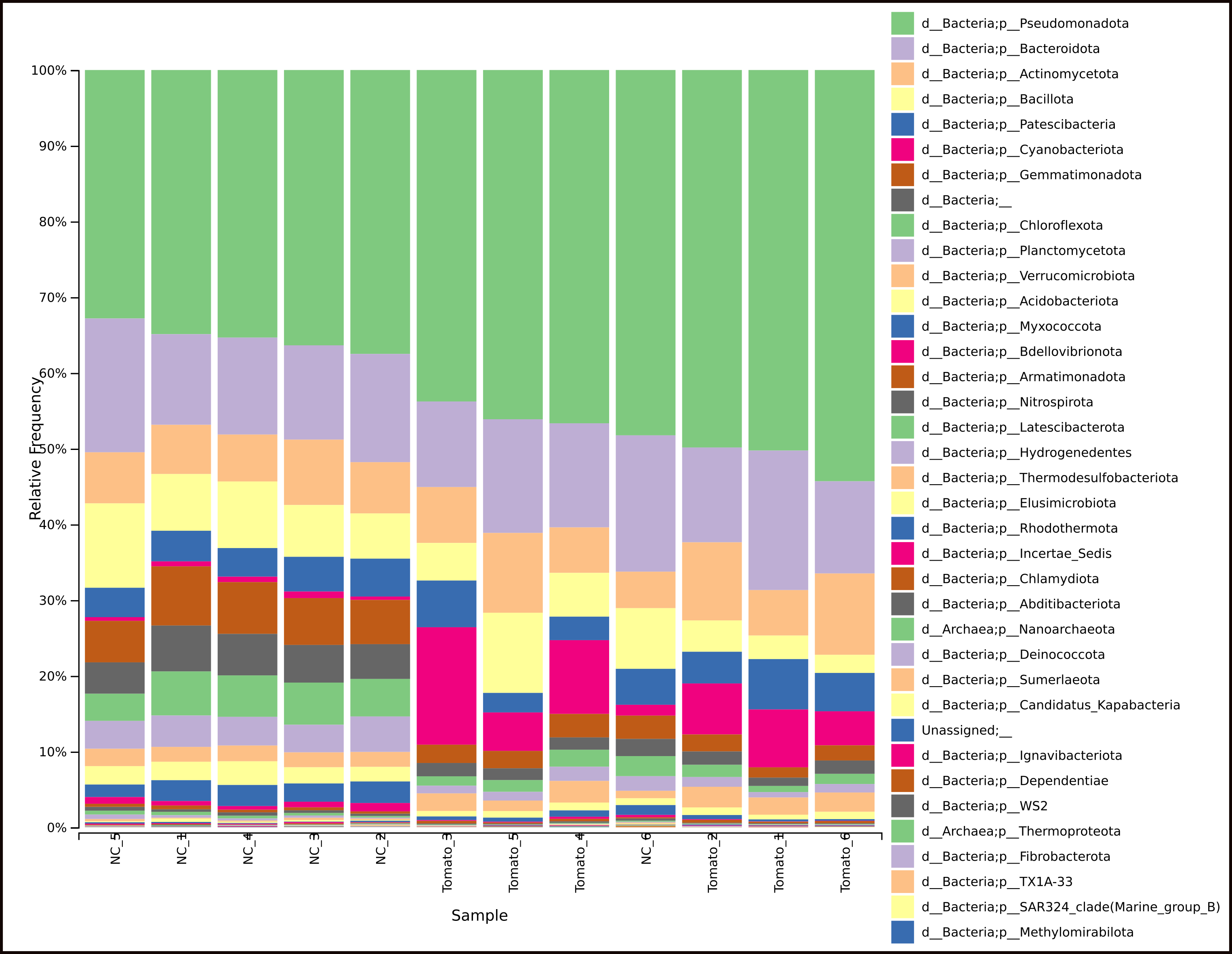

Este gráfico facilita el análisis visual de cómo varía la microbiota entre diferentes condiciones del experimento.

qiime taxa barplot \
  --i-table table-dada2-tomato-16s.qza \
  --i-taxonomy taxonomy.qza \
  --m-metadata-file Experiment_Design.tsv \
  --o-visualization taxa-bar-plots.qzv
qiime tools view taxa-bar-plots.qzv

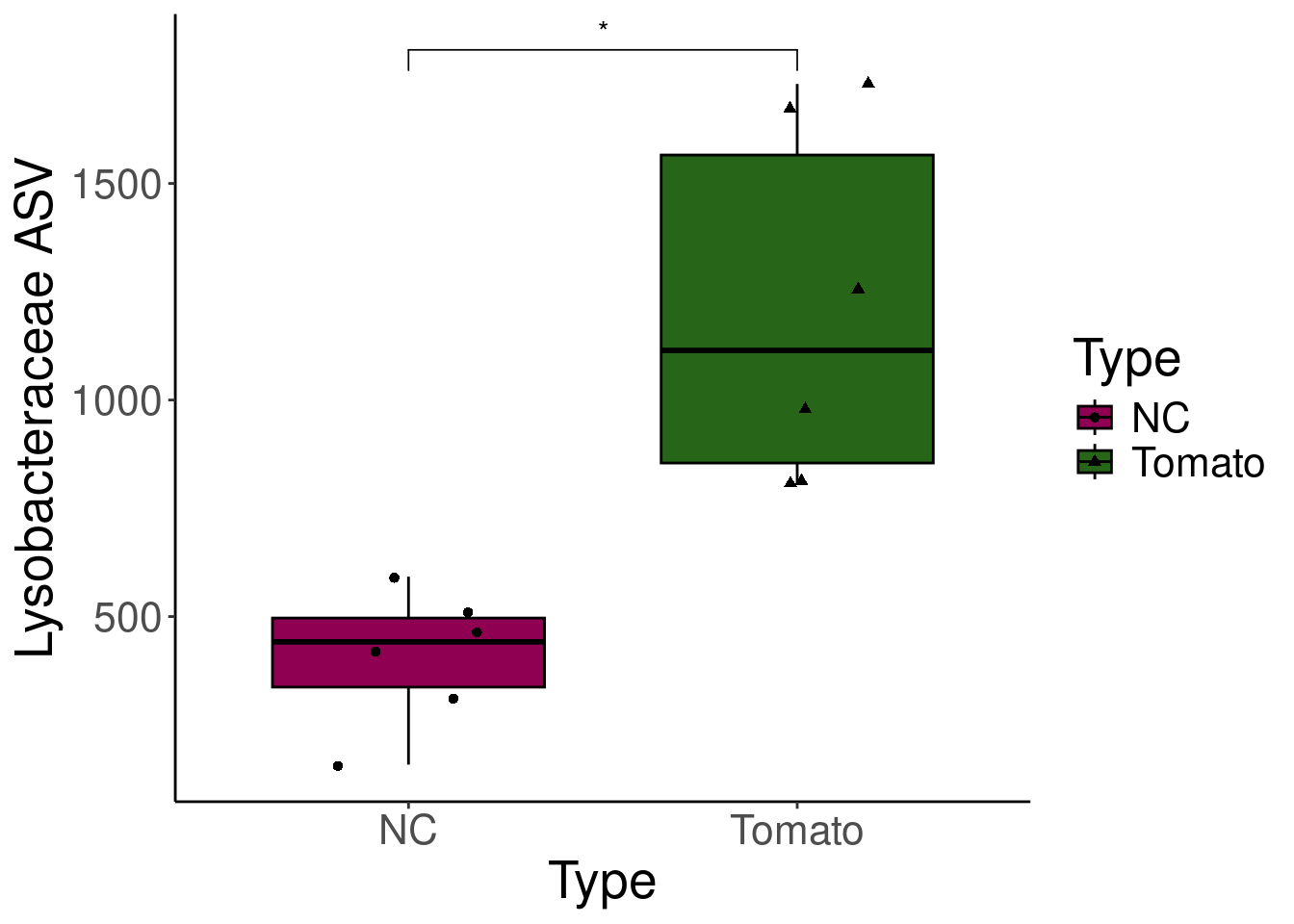

Pruebas de abundancia diferencial con ANCOM-BC

ANCOM-BC (Analysis of Composition of Microbiomes with Bias Correction) es un método para detectar taxones con abundancia diferencial entre grupos, corregir sesgos de muestreo y normalización.

Pasos Principales de ANCOM-BC:

  1. Modelado de cuentas: Ajusta modelos lineales generalizados a las cuentas de taxones con corrección de tamaño de muestra.
  2. Estimación de log-fold changes: Calcula la diferencia de abundancia en escala logarítmica entre condiciones.
  3. Corrección de sesgos: Ajusta estimaciones para minimizar sesgos debidos a diferencias en la profundidad de secuenciación.
  4. Pruebas estadísticas: Realiza pruebas Wald para evaluar si los cambios log-fold son significativamente distintos de cero.

Ecuación general de log-fold change estimado:

$$\hat{\eta}_i = \log\!\left(\frac{\hat{\mu}_{i,1}}{\hat{\mu}_{i,0}}\right)$$

donde:

- \(\hat{\eta}_i\) = estimación del log-fold change para el taxón \(i\)

- \(\hat{\mu}_{i,1}\) = abundancia media ajustada del taxón \(i\) en el grupo 1

- \(\hat{\mu}_{i,0}\) = abundancia media ajustada del taxón \(i\) en el grupo 0

Interpretación de resultados:

  • \(\hat{\eta}_i > 0\) indica mayor abundancia en el grupo 1
  • \(\hat{\eta}_i < 0\) indica mayor abundancia en el grupo 0
  • SE(\(\hat{\eta}_i\)) es el error estándar de la estimación
  • \(z_i = \hat{\eta}_i / SE(\hat{\eta}_i)\) se utiliza para la prueba Wald

ANCOM-BC es especialmente útil en metabarcoding porque:

  • Corrige sesgos de muestreo

  • Maneja datos escasos y muy dispersos

  • Proporciona estimaciones robustas de cambios en abundancia

qiime composition ancombc \
  --i-table table-dada2-tomato-16s.qza \
  --m-metadata-file Experiment_Design.tsv \
  --p-formula 'Type' \
  --o-differentials ancombc-subject.qza

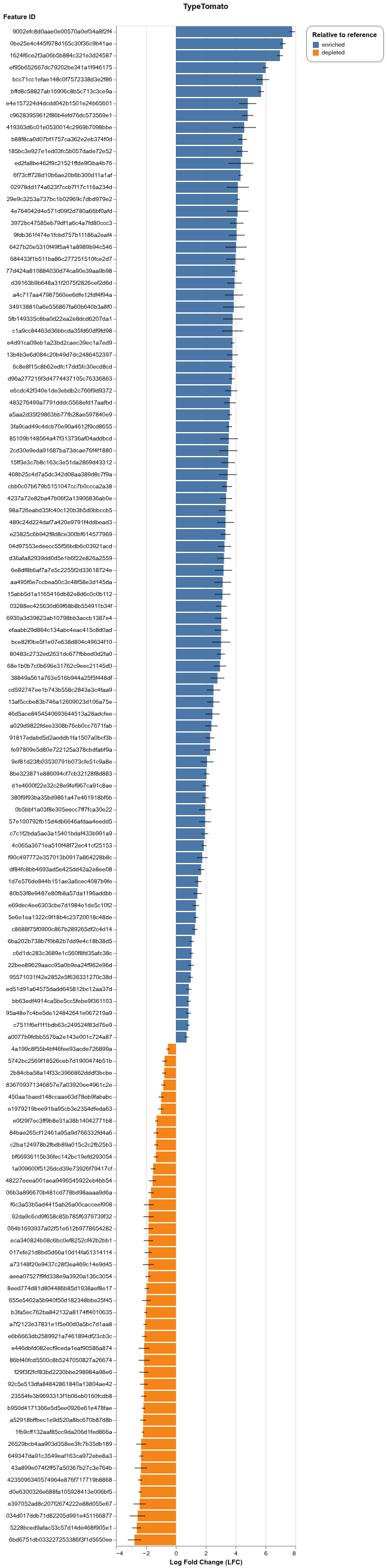

qiime composition da-barplot \
  --i-data ancombc-subject.qza \
  --p-significance-threshold 0.001 \
  --o-visualization da-barplot-type.qzv
qiime tools view da-barplot-type.qzv

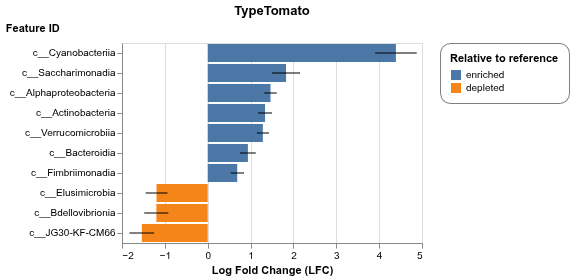

Ahora lo puedes hacer para cada ASV anotado por niveles, en este caso lo haremos con en nivel 3 y usaremos de los metadata a Type:

qiime taxa collapse \
  --i-table table-dada2-tomato-16s.qza \
  --i-taxonomy taxonomy.qza \
  --p-level 3 \
  --o-collapsed-table tomato-table-l3.qza
qiime composition ancombc \
  --i-table tomato-table-l3.qza \
  --m-metadata-file Experiment_Design.tsv \
  --p-formula 'Type' \
  --o-differentials l3-ancombc-type.qza
qiime composition da-barplot \
  --i-data l3-ancombc-type.qza \
  --p-significance-threshold 0.001 \
  --p-level-delimiter ';' \
  --o-visualization l3-da-barplot-subject.qzv

qiime tools view l3-da-barplot-subject.qzv

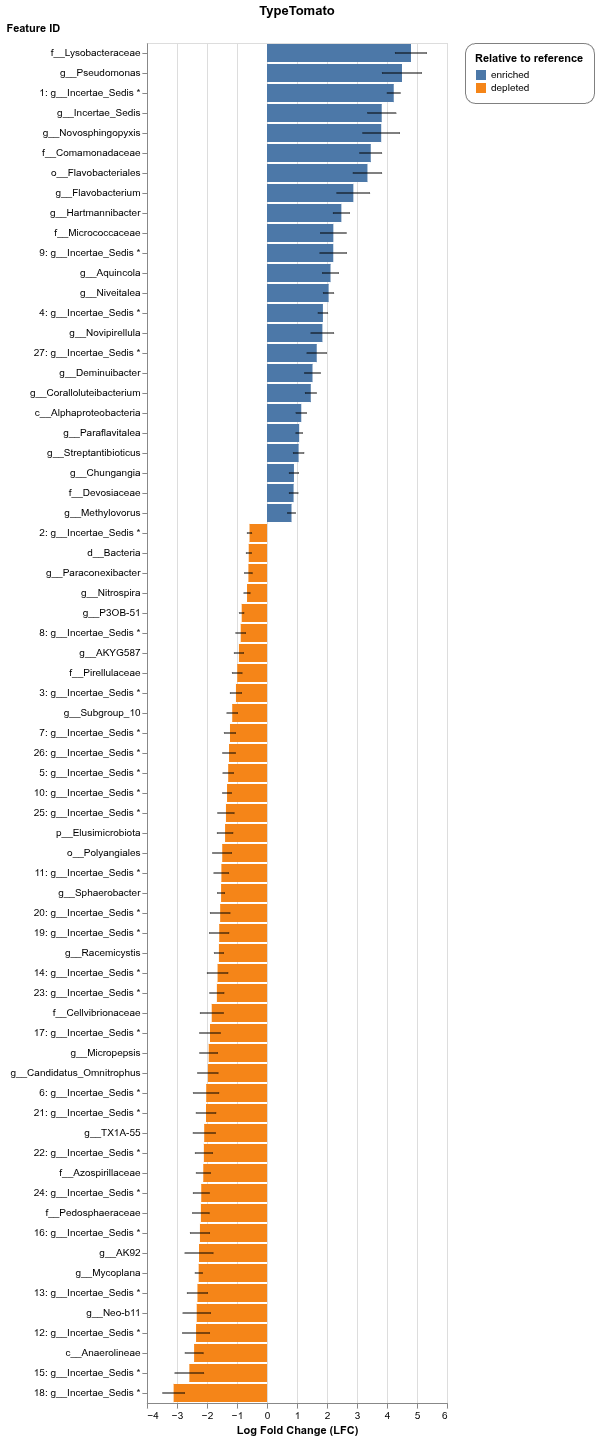

Para el caso de el nivel 6 solo habría que cambiar en ese flag:

qiime taxa collapse \
  --i-table table-dada2-tomato-16s.qza \
  --i-taxonomy taxonomy.qza \
  --p-level 6 \
  --o-collapsed-table tomato-table-l6.qza

qiime composition ancombc \
  --i-table tomato-table-l6.qza \
  --m-metadata-file Experiment_Design.tsv \
  --p-formula 'Type' \
  --o-differentials l6-ancombc-type.qza

qiime composition da-barplot \
  --i-data l6-ancombc-type.qza \
  --p-significance-threshold 0.001 \
  --p-level-delimiter ';' \
  --o-visualization l6-da-barplot-subject.qzv

qiime tools view l6-da-barplot-subject.qzv

Para explorar clados especificos puede revisar el materíal del Apédice Boxplots para algunos clados importantes.

Apéndice

Abrir archivos de Qiime2 en R

Primero instala la paquetería qiime2R

if (!requireNamespace("devtools", quietly = TRUE)){install.packages("devtools")}
devtools::install_github("jbisanz/qiime2R")

Esta paquetería nos permite leer los archivos .qza QIIME Zipped Artifact.

Por ejemplo, si buscas acceder a la matriz de cuentas de los ASV del archivo table-dada2-tomato-16s.qza, puede utilizar el siguiente código:

library(qiime2R)
df_tmp <- read_qza("../2025_Demo_16S_tomate/table-dada2-tomato-16s.qza")
df_counts <- data.frame(df_tmp$data)

head(df_counts, 5)
                                 NC_1 NC_2 NC_3 NC_4 NC_5 NC_6 Tomato_1
9002efc8d0aae0e00570a0ef34a8f2f4    0    0    0    0    0    0     1280
41ae7e08f17de260576e380c2f703a0f   20 1360  537  161 1272 3080       36
0be25e4c445f978d165c30f36c9b41ae    0    0    0    0    0    0      807
d1316b26e5350da36e6456499ecdfe18   72    0  326  102  283   54      401
1624f6ce2f3a06b5b884c321e3d24587    0    0    0    0    0    0      543
                                 Tomato_2 Tomato_3 Tomato_4 Tomato_5 Tomato_6
9002efc8d0aae0e00570a0ef34a8f2f4     1170     3153     1873      795      772
41ae7e08f17de260576e380c2f703a0f       18       82      116       21       66
0be25e4c445f978d165c30f36c9b41ae     1201      682      393      537      955
d1316b26e5350da36e6456499ecdfe18      694      498      355      426      819
1624f6ce2f3a06b5b884c321e3d24587      537     1332      929      358      314

Otras métricas de Alfa Diversidad

Para los siguientes gráficos se dercargaron los archivos .csv a partir del archivo .qzv, para posteriormente usar R para gráficar.

qiime tools view alpha-rarefaction-dada2-tomato-16s.qzv

Se descargaron los siguientes archivos:

  • observed_features.csv

  • shannon.csv

  • faith_pd.csv

Usando R para gŕaficar

Observed Features

suppressPackageStartupMessages(library(tidyverse))

obfe <- readr::read_csv("tables/observed_features.csv",
                        col_types = cols(
                 `sample-id` = col_skip(),
                 accession   = col_skip(),
                 sra_run     = col_skip(),
                 Type        = col_factor(),
                 .default    = col_double()
               ))

obfe_long <- obfe %>%
  pivot_longer(
    cols = starts_with("depth-"),
    names_to = c("Depth", "Iter"),
    names_pattern = "depth-([0-9]+)_iter-([0-9]+)",
    values_to = "observed_features",
    values_drop_na = TRUE
  ) %>%
  mutate(
    Depth = as.integer(Depth),
    Iter  = as.integer(Iter)
  )


ggplot(obfe_long, aes(
    x    = factor(Depth),
    y    = observed_features,
    fill = Type
  )) +
  geom_boxplot(position = position_dodge(width = 0.8),
               color = "black") +
  stat_summary(
    aes(
      x      = as.numeric(factor(Depth)),
      colour = Type,
      group  = Type
    ),
    fun    = median,
    geom   = "line",
    size   = 1
  ) +
  scale_x_discrete(name = "Sequencing Depth") +
  scale_y_continuous(name = "Observed Features") +
  theme_minimal(base_size = 15) +
  theme(
    legend.title = element_blank(),
    panel.grid.major.x = element_blank()
  ) +
  scale_fill_manual(values = c( "#8f0052","#276518")) +
  scale_color_manual(values = c( "#8f0052","#276518"))

Shannon

En R:

suppressPackageStartupMessages(library(tidyverse))

obfe <- readr::read_csv("tables/shannon.csv",
                        col_types = cols(
                 `sample-id` = col_skip(),
                 accession   = col_skip(),
                 sra_run     = col_skip(),
                 Type        = col_factor(),
                 .default    = col_double()
               ))

obfe_long <- obfe %>%
  pivot_longer(
    cols = starts_with("depth-"),
    names_to = c("Depth", "Iter"),
    names_pattern = "depth-([0-9]+)_iter-([0-9]+)",
    values_to = "Shannon_Index",
    values_drop_na = TRUE
  ) %>%
  mutate(
    Depth = as.integer(Depth),
    Iter  = as.integer(Iter)
  )


ggplot(obfe_long, aes(
    x    = factor(Depth),
    y    = Shannon_Index,
    fill = Type
  )) +
  geom_boxplot(position = position_dodge(width = 0.8),
               color = "black") +
  stat_summary(
    aes(
      x      = as.numeric(factor(Depth)),
      colour = Type,
      group  = Type
    ),
    fun    = median,
    geom   = "line",
    size   = 1
  ) +
  scale_x_discrete(name = "Sequencing Depth") +
  scale_y_continuous(name = "Shannon Index") +
  theme_minimal(base_size = 15) +
  theme(
    legend.title = element_blank(),
    panel.grid.major.x = element_blank()
  ) +
  scale_fill_manual(values = c( "#8f0052","#276518")) +
  scale_color_manual(values = c( "#8f0052","#276518"))

Faith-PD

En R:

suppressPackageStartupMessages(library(tidyverse))

obfe <- readr::read_csv("tables/faith_pd.csv",
                        col_types = cols(
                 `sample-id` = col_skip(),
                 accession   = col_skip(),
                 sra_run     = col_skip(),
                 Type        = col_factor(),
                 .default    = col_double()
               ))

obfe_long <- obfe %>%
  pivot_longer(
    cols = starts_with("depth-"),
    names_to = c("Depth", "Iter"),
    names_pattern = "depth-([0-9]+)_iter-([0-9]+)",
    values_to = "faith",
    values_drop_na = TRUE
  ) %>%
  mutate(
    Depth = as.integer(Depth),
    Iter  = as.integer(Iter)
  )


ggplot(obfe_long, aes(
    x    = factor(Depth),
    y    = faith,
    fill = Type
  )) +
  geom_boxplot(position = position_dodge(width = 0.8),
               color = "black") +
  stat_summary(
    aes(
      x      = as.numeric(factor(Depth)),
      colour = Type,
      group  = Type
    ),
    fun    = median,
    geom   = "line",
    size   = 1
  ) +
  scale_x_discrete(name = "Sequencing Depth") +
  scale_y_continuous(name = "Faith PD") +
  theme_minimal(base_size = 15) +
  theme(
    legend.title = element_blank(),
    panel.grid.major.x = element_blank()
  ) +
  scale_fill_manual(values = c( "#8f0052","#276518")) +
  scale_color_manual(values = c( "#8f0052","#276518"))

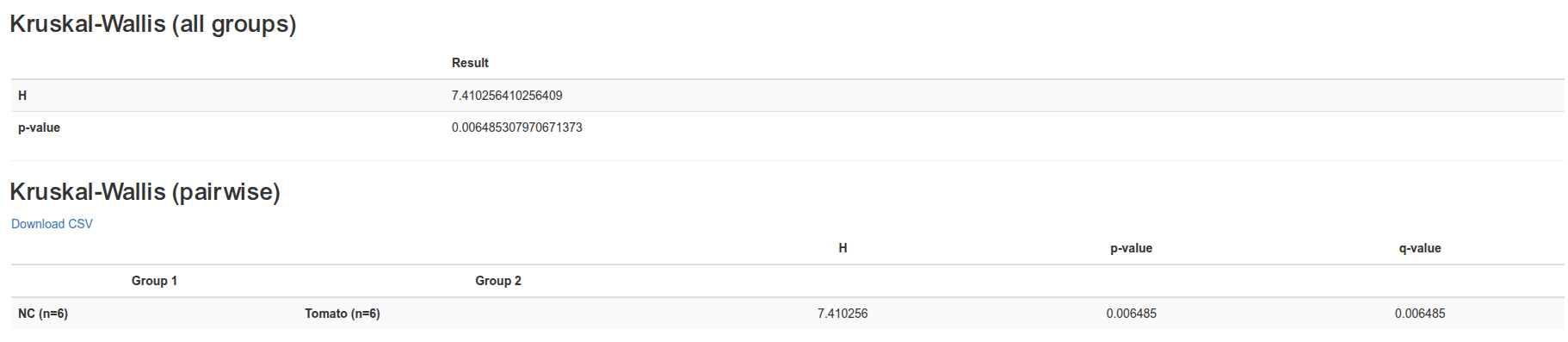

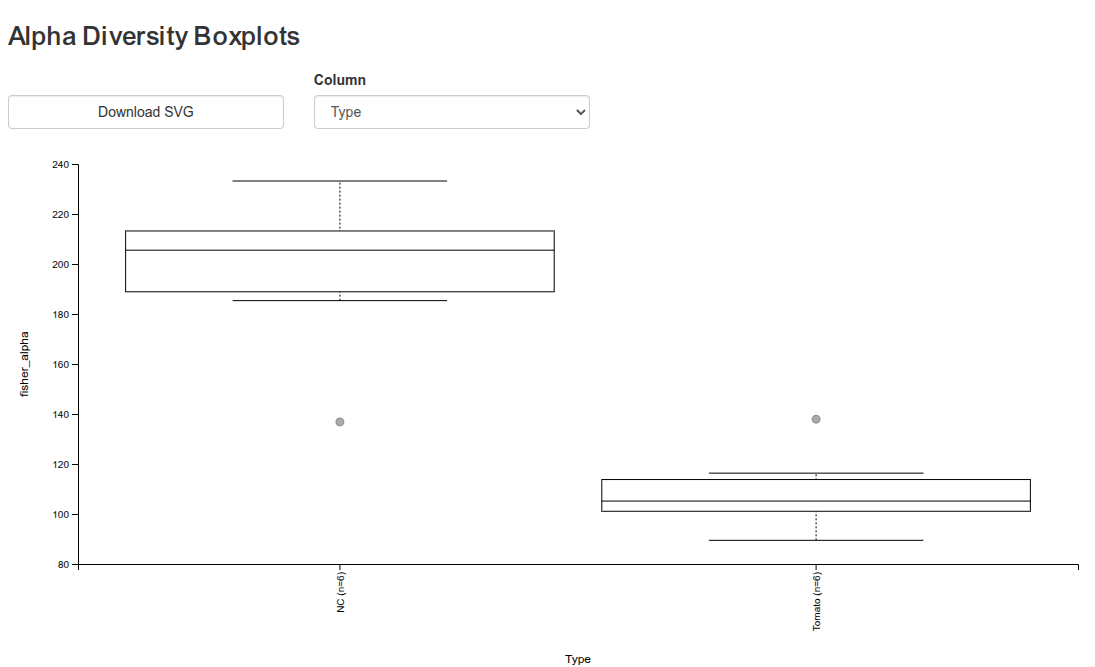

Fisher Alpha

qiime diversity alpha \
  --i-table table-dada2-tomato-16s.qza \
  --p-metric fisher_alpha \
  --o-alpha-diversity fisher_alpha_diversity.qza
qiime diversity alpha-group-significance \
--i-alpha-diversity fisher_alpha_diversity.qza \
--m-metadata-file Experiment_Design.tsv \
--o-visualization core-metrics-results/fisher_alpha-group-significance.qzv
qiime tools view core-metrics-results/fisher_alpha-group-significance.qzv

Otras métricas de Beta Diversidad

Los siguientes datos se descargaron a partir del siguinete comando en bash para posteriormente gráficar en R.

En bash:

qiime tools view core-metrics-results/unweighted-unifrac-body-site-significance.qzv

Usando R para gráficar

PERMANOVA

En R:

suppressPackageStartupMessages(library(tidyverse))

df <- readr::read_tsv("tables/raw_data_permanova.tsv")

h1 <- df %>%
  filter(Group1 == "NC")


ggplot(h1, aes(y = Distance, x = Group2, fill = Group2)) +
  geom_boxplot(color = "black") + theme_classic() +
  labs(title = "Distance to NC", fill = "Group") +
  xlab("Group") +
  theme(text = element_text(size = 20)) +
  scale_fill_manual(values = c( "#8f0052","#276518"))

h2 <- df %>%
  filter(Group1 == "Tomato")


ggplot(h2, aes(y = Distance, x = Group2, fill = Group2)) +
  geom_boxplot(color = "black") + theme_classic() +
  labs(title = "Distance to Tomato", fill = "Group") +
  xlab("Group") +
  theme(text = element_text(size = 20)) +
  scale_fill_manual(values = c( "#8f0052","#276518"))

Group 1 Group 2 Sample size Permutations pseudo-F p-value q-value
NC Tomato 12 999 5.749228 0.008 0.008

Entrenamiento base de datos SILVA

NOTA ⚠️: para entrenar el clasificador debes contar con al menos 8GB de RAM en tu máquina.

Descarga de la base de datos SILVA

Descarga la base de datos SILVA en su versión 138.2, específicamente el conjunto de datos SSURef_NR99. Este conjunto contiene secuencias del gen 16S rRNA agrupadas al 99% de similitud, lo que reduce redundancia y facilita el procesamiento.

qiime rescript get-silva-data \
--p-version '138.2' \
--p-target 'SSURef_NR99' \
--o-silva-sequences silva-138.2-ssu-nr99-rna-seqs.qza \
--o-silva-taxonomy silva-138.2-ssu-nr99-tax.qza

Conversión de RNA a DNA

Convierte las secuencias de RNA descargadas a secuencias de DNA. Esto es necesario porque los análisis posteriores, incluyendo el entrenamiento del clasificador.

qiime rescript reverse-transcribe \
--i-rna-sequences silva-138.2-ssu-nr99-rna-seqs.qza \    --o-dna-sequences silva-138.2-ssu-nr99-seqs.qza

Eliminación de secuencias de baja calidad

Filtra y elimina secuencias de baja calidad o con posibles errores, como aquellas con bases ambiguas (ej. ‘N’) o secuencias con regiones repetitivas largas que podrían afectar la precisión del clasificador.

qiime rescript cull-seqs \
--i-sequences silva-138.2-ssu-nr99-seqs.qza \
--o-clean-sequences silva-138.2-ssu-nr99-seqs-cleaned.qza

Filtrado de secuencias por longitud y taxón

Filtra las secuencias según su longitud mínima, dependiendo del grupo taxonómico:

  • Archaea: ≥900 bp

  • Bacteria: ≥1200 bp

  • Eukaryota: ≥1400 bp

Esto asegura que solo se utilicen secuencias completas o casi completas.

qiime rescript filter-seqs-length-by-taxon \
--i-sequences silva-138.2-ssu-nr99-seqs-cleaned.qza \
--i-taxonomy silva-138.2-ssu-nr99-tax.qza \
--p-labels Archaea Bacteria Eukaryota \
--p-min-lens 900 1200 1400 \
--o-filtered-seqs silva-138.2-ssu-nr99-seqs-filt.qza \    --o-discarded-seqs silva-138.2-ssu-nr99-seqs-discard.qza

Dereplicación de secuencias

Elimina secuencias duplicadas, manteniendo solo las únicas junto con su información taxonómica. Esto reduce la carga computacional sin perder diversidad taxonómica.

qiime rescript dereplicate \
--i-sequences silva-138.2-ssu-nr99-seqs-filt.qza  \
--i-taxa silva-138.2-ssu-nr99-tax.qza \
--p-mode 'uniq' \
--o-dereplicated-sequences silva-138.2-ssu-nr99-seqs-derep-uniq.qza \
--o-dereplicated-taxa silva-138.2-ssu-nr99-tax-derep-uniq.qza

Extracción de la región V4

Extrae la región hipervariable V4 del gen 16S rRNA usando los cebadores 515F (forward) y 806R (reverse). Esta región es comúnmente utilizada en estudios de microbiomas, por lo que el clasificador se optimiza para datos que la contengan.

qiime feature-classifier extract-reads \
--i-sequences silva-138.2-ssu-nr99-seqs-derep-uniq.qza \
--p-f-primer GTGYCAGCMGCCGCGGTAA \
--p-r-primer GGACTACNVGGGTWTCTAAT \
--p-n-jobs 5 \
--p-read-orientation 'forward' \
--o-reads silva-138.2-ssu-nr99-seqs-515f-806r.qza

Dereplicación de la región V4

Realiza una segunda dereplicación, esta vez sobre las secuencias de la región V4, eliminando duplicados adicionales que puedan haber surgido tras la extracción.

qiime rescript dereplicate \
--i-sequences silva-138.2-ssu-nr99-seqs-515f-806r.qza \
--i-taxa silva-138.2-ssu-nr99-tax-derep-uniq.qza \
--p-mode 'uniq' \
--o-dereplicated-sequences silva-138.2-ssu-nr99-seqs-515f-806r-uniq.qza \
--o-dereplicated-taxa  silva-138.2-ssu-nr99-tax-515f-806r-derep-uniq.qza

Entrenamiento del clasificador Naive Bayes

Entrena un clasificador Naive Bayes utilizando las secuencias únicas de la región V4 y su taxonomía. Este clasificador puede usarse luego para asignar taxonomía a secuencias 16S de muestras de microbiomas.

qiime feature-classifier fit-classifier-naive-bayes \
--i-reference-reads silva-138.2-ssu-nr99-seqs-515f-806r-uniq.qza \
--i-reference-taxonomy silva-138.2-ssu-nr99-tax-515f-806r-derep-uniq.qza \
--o-classifier silva-138.2-ssu-nr99-515f-806r-classifier.qza

Boxplots para algunos clados importantes

Para este punto bajamos los archivos .csv del nivel 6 al acceder al archivo taxa-bar-plots.qzv

Para este ejemplo vamos a explorar los Generos Lysobacteraceae y Micropepsis.

Lysobacteraceae

df <- readr::read_csv("tables/level-6.csv")

lysobacter <- colnames(df)[stringr::str_detect(colnames(df), "Lysobacteraceae")]


sub_df <- df[, c("Type", lysobacter)]
colnames(sub_df) <- c("Type", "Lyso1", "Lyso2", "Lyso3")

library(dplyr)
Lyso_df <- sub_df %>% rowwise() %>%
  mutate(Lysobacteraceae = sum(c(Lyso1, Lyso2, Lyso3)))

library(ggpubr)
p <- ggboxplot(Lyso_df, x = "Type", y = "Lysobacteraceae",
               color = "black", palette =c("#8f0052","#276518"),
               add = "jitter", shape = "Type",
               fill = "Type")


my_comparisons <- list( c("NC", "Tomato"))
p + stat_compare_means(comparisons = my_comparisons, label = "p.signif", paired = TRUE, method = "t.test")+
  theme_classic() +
  theme(text = element_text(size = 20)) +
  ylab("Lysobacteraceae ASV")

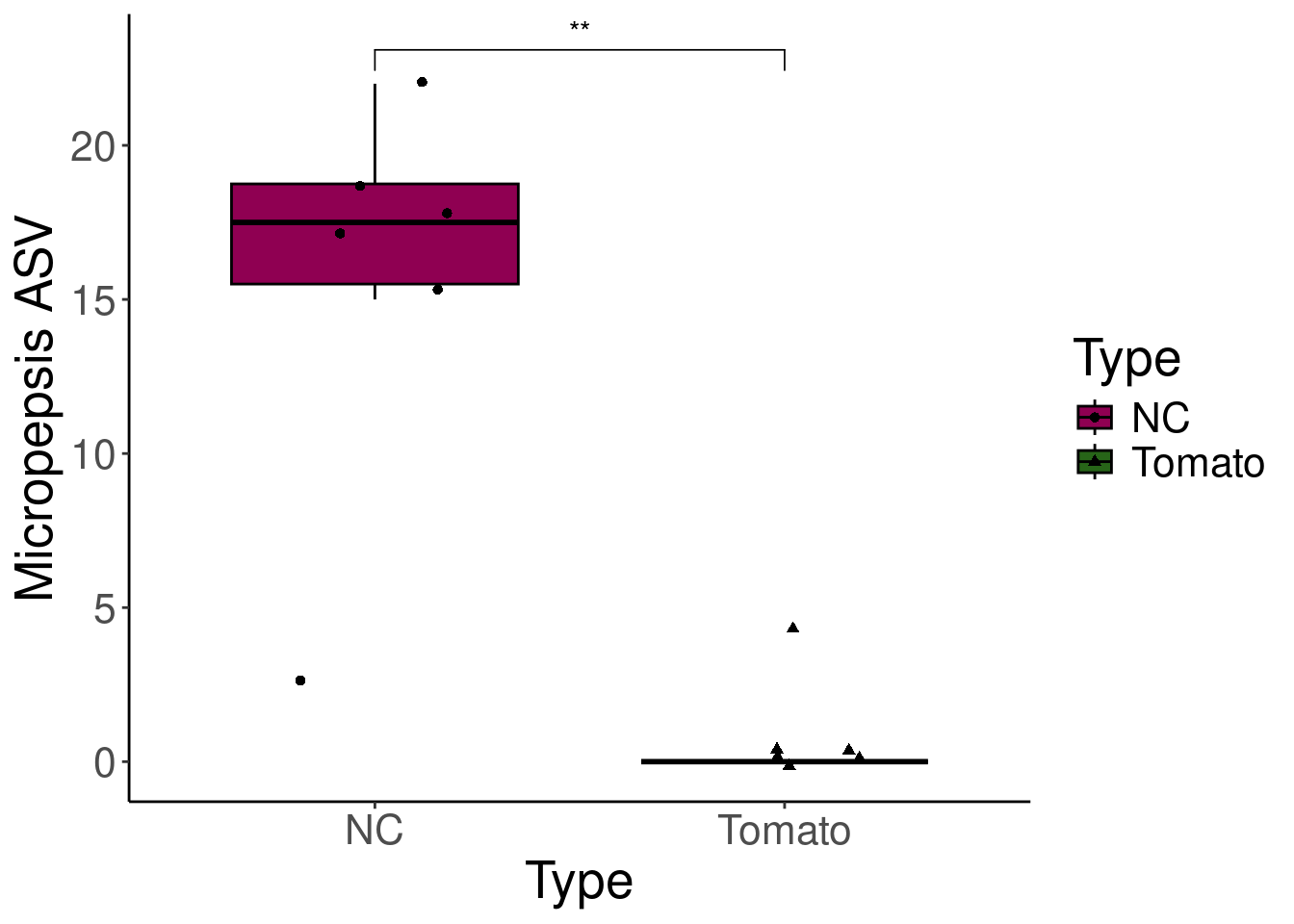

Micropepsis

df <- readr::read_csv("tables/level-6.csv")

Micropepsis <- colnames(df)[stringr::str_detect(colnames(df), "Micropepsis")]


sub_df <- df[, c("Type", Micropepsis)]
colnames(sub_df) <- c("Type", "micropepsis")


library(ggpubr)
p <- ggboxplot(sub_df, x = "Type", y = "micropepsis",
               color = "black", palette =c("#8f0052","#276518"),
               add = "jitter", shape = "Type",
               fill = "Type")

my_comparisons <- list( c("NC", "Tomato"))
p + stat_compare_means(comparisons = my_comparisons, label = "p.signif", paired = TRUE,
                       method = "t.test")+
  theme_classic() +
  theme(text = element_text(size = 20)) +
  ylab("Micropepsis ASV")
